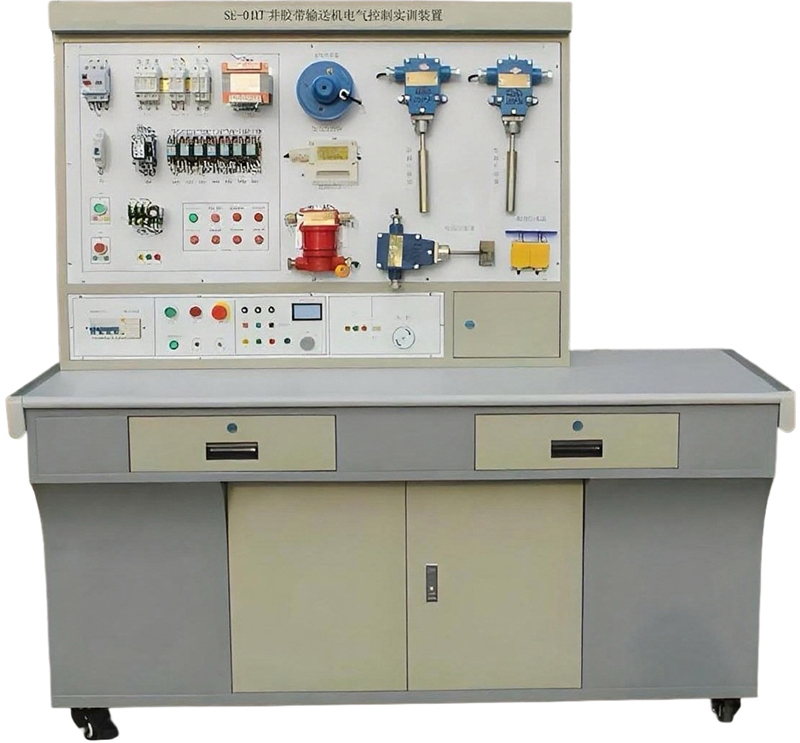

SBMJSE-01礦井膠帶輸送機電氣控制實訓裝置

一、概 述

礦井膠帶輸送機電氣控制實訓裝置、膠帶輸送機具有安裝容量大、運輸距離長、設備結構簡單、維修方便、使用壽命長等優點，可作為水平運輸和斜井提升，是礦山生產提升運輸?shù)囊环N重要設備。

“礦井膠帶輸送機電氣控制實訓裝置”以鋼絲繩牽引膠帶輸送機，具有輸送機雙電動機拖動的電控系統的運行及控制。

二、裝置特點

1. 所有繼電器、接觸器、熔斷器等采用小型工業電器元件

2. 該裝置可對通風機控制線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力

3. 礦井通風機控制線路中的測試點都引到測試面板上，方便排查故障

三、技術性能

1. 輸入電壓：三相四線～380V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃，相對濕度＜85％（25℃），海拔＜4000m

3. 裝置容量：＜1kVA

4. 安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。

四、產品配置

1.實訓工作臺

(1) 實訓臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

(2) 采用高絕緣的安全型插座及帶絕緣護套的高強度安全型專用導線，防止觸電。

2. 電氣控制部分

主要由輸送機電氣控制、電氣保護裝置、控制按鈕、繼電器、接觸器、熔斷器、各種表頭、信號燈等組成。

3. 電動機部分

模擬實際輸送機的電動機運轉情況，將最終效果動態顯示出來。

五、實訓項目

1. 熟悉輸送機的控制要求及保護

2. 掌握輸送機的工作原理及分析控制線路的方法

3. 掌握輸送機的操作步驟

4. 通過對輸送機控制線路進行設置故障，鍛煉學員排查故障的能力

5. 掌握輸送機的常見故障的維修

六、礦井膠帶輸送機電氣控制實訓平臺配置清單
