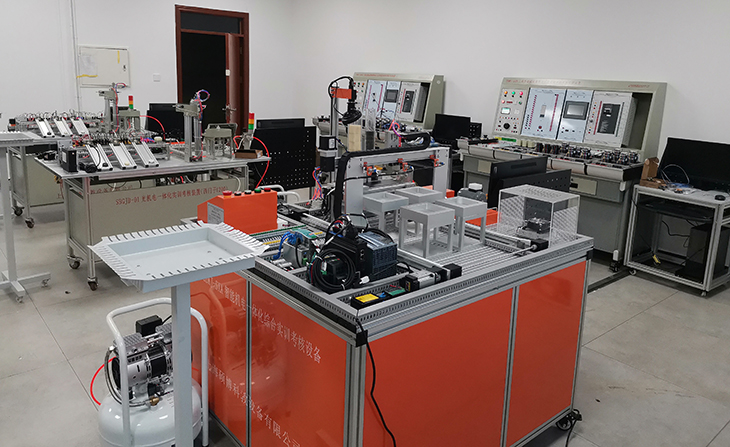

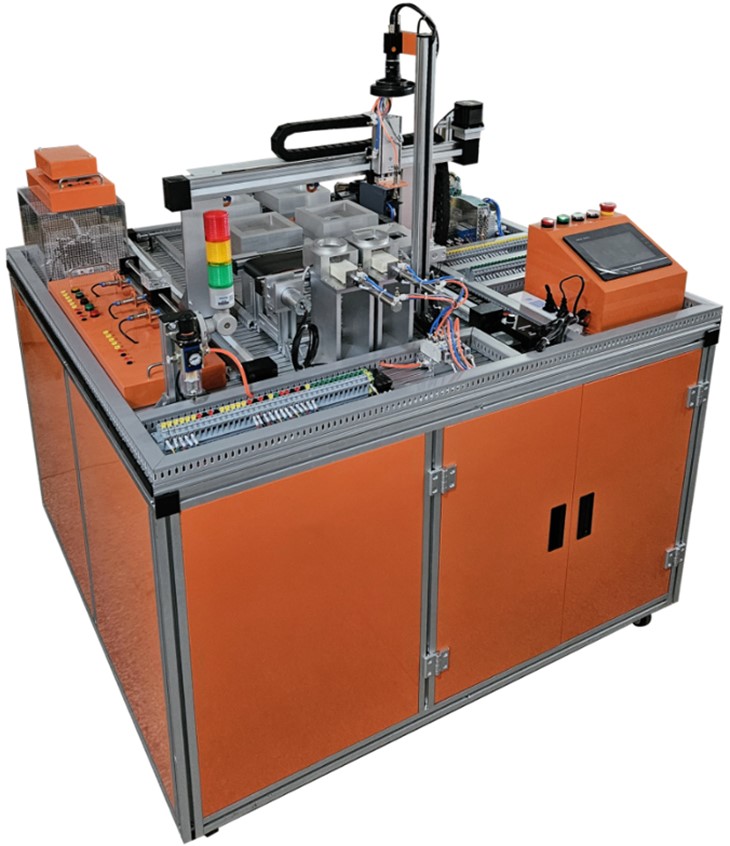

2.1 PLC單元西門子主機1511C

帶顯示屏的 CPU；工作存儲器可存儲 175 KB 代碼和 1 MB 數據；位指令執行時間 60 ns；4 級防護機制，工藝功能，運動控制，閉環控制，計數與測量；跟蹤功能；PROFINET   IO 控制器，支持 RT/IRT，性能升級  PROFINET V2.3，雙端口，智能設備，支持 MRP、MRPD，傳輸協議 TCP/IP，安全開放式用戶通信，S7 通信，Web 服務器，DNS 客戶端，OPC UA 服務器數據訪問，恒定總線循環時間，路由功能；運行系統選件，固件版本   V2.5，帶 DI16/DQ16，AI5/AQ2，數字量輸入模塊 DI 16xDC24V，16 個一組；數字量輸出模塊 DQ 16xDC24V/0.5A，16 個一組；模擬量輸入模塊 AI 4xU/I、AI 1xRTD，16 位，5 個一組；模擬量輸出模塊  AQ 2xU/I，16 位，2 個一組；6 個通道用于計數與測量，帶增量式編碼器 24 V（最高 100 kHz）；4 個通道用于   PTO，脈寬調制，頻率輸出（最高 100 kHz) 視覺識別單元

1

2.2 工業視覺檢測系統

包括相機、鏡頭、處理軟件、光源等組成。工業視覺檢測 系統放置在輸送線一測，對工件進行顏色，尺寸，標識等 信息檢測。 2.2.1、檢測結果通過總控通訊，為后續擺放等作業做好 準備。 2.2.3、600 萬像素 1/1.8" CMOS 千兆以太網工業面 陣相機，傳感器類型CMOS、卷簾快門，傳感器型號 Sony IMX178，像元尺寸 2.4 m × 2.4 m，靶面尺 寸 1/1.8"，分辨率 3072 × 2048，動態范圍 71.3 dB，曝光時間 25 μs ~ 2.5 sec，快門模式 支持自動 曝光、手動曝光、一鍵曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8， BGR 8，數據接口 Gigabit Ethernet（1000Mbit/s） 兼容 Fast Ethernet（100Mbit/s），數字 I/O 6-pin P7接頭提供供電和 I/O：1路光耦隔離輸入（Line0）， 1路光耦隔離輸出（Line1）， 1 路雙向可配置非隔離 I/O（Line2） 2.2.4、鏡頭：鏡頭接口 C-Mount 外形尺寸 29 mm × 29 mm × 42 mm 2.2.5、連接電纜與支架 2.2.6、軟件要求

① 軟件可進行曝光時間，白平衡設置。

② 進行四點相機標定，能快速讀取標定模板的像素值，   可獲取對應的位置值。

③ 可進行日志顯示，并可以清楚歷史日志。

④ 可進行至少8個模板匹配，即觸發1次拍照，匹配模 板1，模板1匹配成功，發出模板1數據；若模板1未能匹 配成功，視覺返回s1,0,0,0數據給機器人，機器人發命令 繼續匹配模板；

⑤ 可進行發送可接收數據顯示。

⑥ 軟件輸出4個數據：類型、X、Y、旋轉量

⑦ 支持繪制的模板可以進行集合運算；

⑧ 繪制模板可以使用長方形，圓形，自由繪制等方式   進行繪制模板；

⑨ 在機器人視覺系統軟件中，拍照的圖像可以自由的   拖動及放大；

⑩ 支持實時采集及單獨拍照；

?在機器人視覺系統軟件中，有紅色十字光標方便安 裝調節相機位置。

1

2.3 RFID識別單元

RFID射頻單元帶集成天線的方型讀寫器（RS422）；50×50×30 mm（L×D×H） 標簽使用螺紋式小尺寸標簽。

1.顯示模塊：≥7"TFT

2.顯示色彩：≥65536彩色

3.分辨率：≥800×480像素

4.背光類型：≥LED 亮 度 300cd/m2

5.液晶壽命: ≥50000小時

6.觸控面板:4線精密電阻網絡（表面硬度不低于4H）

7.CPU: ≥800MHz RISC

8.存儲器: ≥128MB閃存+64MB 內存 RTC

9.通訊接口:COM0:RS485-2W/4W, RS232; COM2: RS232

1

2.5 以太網交換機

1.以太網交換機采用非網管型工業以太網 100MBIT/S 交換機，自帶5個雙絞線端口，RJ45 接口；

2.用于構建小型星形和總線形拓?fù)浣Y(jié)構；自帶LED診斷 顯示，供電電源DC 24V 。

3.不低于IEC/EN 61000-4工業級防護，不低于IP30防 護，9.6-60VDC三冗余電源輸入，多重保護。

1

2.6 變頻調速單元

1.單相220V供電，輸出功率0.37KW。

2.集成PROFINET/RS-485通訊接口，提供操作面板；

3.具有線性V/F控制、平方V/F控制、可編程多點設定 V/F控制，磁通電流控制、直流轉矩控制；

4.集成4路數字量輸入，2路模擬量輸入；

5.具備過電壓、欠電壓保護，變頻器、電機過熱保護，短   路保護等。

1

2.7 小車運動控制單元

主要由運動小車（直流電機驅動）、同步帶輪傳動機構、 直流電機、光電傳感器、電感式傳感器、電容式傳感器、 行程開關等組成，通過傳感檢測、PLC編程，實現運動距 離測量、傳動控制、鍵值優化比較行走控制、定向控制、 報警運行控制、點動控制等，能實現小車的精確定位。該   系統外觀精美，體積緊湊，重量輕。提供符合上述功能的 小車運動控制單元設計效果圖。

1

2.8 三維模組控制單元

1.三維絲桿或同步帶控制單元主要由匯川總線伺服驅動   和步進驅動組成。

2.伺服驅動用于控制X軸，采用交流伺服驅動，工作電壓 AC220V，輸出功率200W。

3.支持位置、速度和力矩三種方式對伺服馬達進行控制。 4.步進電機驅動用于控制Y軸，采用交流伺服驅動，工作 電壓DC24V，輸出功率>=30W；

5.內部集成控制電路和功率電路，具有自檢線圈和短路   保護等功能。

1

2.9 溫控箱變頻控溫模塊

加熱板通電加熱，溫度變送器檢測加熱板到達一定溫度 后，PLC控制系統控制臺達變頻器使電機旋轉，帶動扇葉   加強空氣流動，快速散熱，使箱內環境溫度穩定。

1

2.10 溫變變送器

1.二線制輸出，無需補償導線；

2.溫變變送器結構簡單安裝方便，使用壽命≥10000次； 3.結構簡單，合理安裝方便；小型化，安全可靠，使用壽   命長；

4.插頭式溫度變送器，量程0-100OC，電源24VDC，輸 出0-10V。

1

2.11 加熱器

加熱器：工作電壓AC220V、持續功率30W-150W、外   殼材質鋁合金、尺寸不大于160*100。

1

2.12 伺服系統控制單元

輸入電源單相或三相AC220V，-15~+10%，50/60HZ， 調速比1：5000，脈沖頻率。

1

2.13 稱物體重量或壓力觸摸屏顯示

稱重傳感器、重量變送器、稱重不銹鋼承重板，可稱重0 10KG。
