1

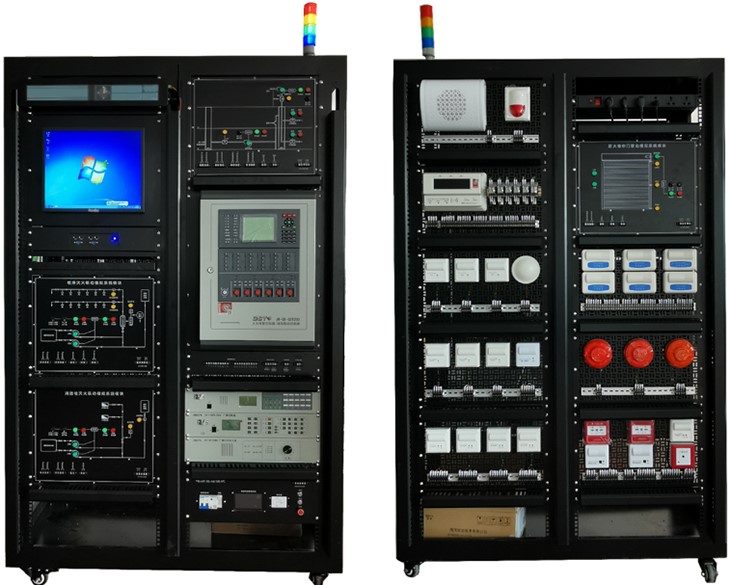

開放式機架平臺

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）；

不低于一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

要求設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

要求設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑；

要求機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

預留對地進電安裝孔和接地柱，滿足現場配電需求。

2

網孔板安裝模塊

8

塊

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）；

網孔規格：≥Ф5×15mm；

網孔數量：≥462個。

3

網孔板用膨脹固定件

100

個

材質要求：尼龍（PA）；

功能要求：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定；

自攻螺絲規格：≥M3~M6；

重復緊固次數：≥25。

4

線纜管理架

12

個

材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

5

電源管理模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）；

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

6

四層警示燈

1

個

要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

工作電壓：≥AC220V；

功耗：≤20W。

7

嵌入式編程主機及其托盤模塊

1

套

材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）；

15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源

8

鍵鼠及其托盤模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）；

托盤形式：壓按彈出或鎖止；

鍵鼠接口：有線USB。

9

實訓中心液晶管理裝置——工位顯示模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等；

支持通過WiFi連接通訊；

輸入電源：AC220V；

溫度：-10℃～+40℃；

相對濕度：≤90%（+20℃）；

環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

10

實訓中心液晶管理軟件

1

套

可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等；

可設置播放時長及次數；

支持單機發送，通過USB發送及集群發送節目；

11

無線網卡

1

只

要求兼容IEEE802.11N標準，連接速率可達150Mbps；

要求支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入；

要求帶有WPS一鍵加密按鈕，輕松完成加密操作；

要求WPS一鍵加密按鈕，輕松實現安全加密；

要求支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制；

要求支持不同模式無線工作站點信息過濾；

要求支持流量統計；

要求支持無線漫游（Roaming）技術，無線連接；

端口要求：USB2.0接口；

電源要求：USB供電；

天線類型要求：內置；

無線頻段要求：≥2.412GHz~2.4835GHz；

可用信道要求：≥1~14channel；

外形尺寸要求：≥49.5×17.6×7.2mm；

溫度：0~50℃(工作)，-20~70℃(存儲)；

濕度：10%~85%RH不凝結(工作),5%~  95%RH不凝結(儲存)。

12

門前鈴

1

個

要求輪廓方正；壓鑄鋁合金外殼；外設戶主銘牌份；夜視照明功能；

適用于別墅、獨戶建筑、復式建筑、辦公場所、高層、多層住宅等建筑；

不低于7寸TFT液晶顯示屏；

圖像亮度、鈴聲音量和圖像色度可調，無輻射、低功耗，高清晰的可視TFT液晶屏；

呼叫對講、主動監視、遠程分機開鎖、免提通話等功能；

表面式安裝設計，拆裝簡易便捷；

悅耳叮咚單和個性和弦音，“樂”動天籟；

適用于別墅、獨戶建筑、復式建筑、辦公場所、高層、多層住宅等建筑；

13

室內分機

1

臺

基本功能+八防區+信息查詢外形尺寸：203(H)×220(W)×63(D) （±20 mm）；

視頻器件：≥4"TFT；

工作電壓：DC 35V ±10%；

靜態電流：≤25mA；

工作電流：≤350mA；

工作溫度：— 10℃ ～ ＋ 55℃；

搭配模塊：標準型；

掛墻安裝方式：一型掛墻架。

14

電控鎖

1

個

開鎖電壓：≥9-18V；

電流：≥1.5-3A；

靈敏度：≤0.5S；

應用方式：通電開門；

使用壽命：30萬次以上；

主要配合使用：樓宇對講，遙控，密碼控制器，等其他遠程設備使用；

要求鎖具采用電控開啟,匙旋,遙控，感應卡門控,手動開鎖功能,備高防盜,高保險以及防止室內卸鎖等特點；

要求該鎖使用于居民住宅，公用大門，機關，學校，旅社，賓館大廈，工廠倉庫等，并能與電控防盜安全門配套使用；

要求采用耐高溫PVC塑膠線圈，可保證線圈在長時間通電情況下不被燒壞；

15

門磁開關

1

對

開關形式：常閉；

耐壓：≥-50-60；

動作距離：≥24mm；

固定方式：表面安裝；

產品特性：乳白色，細小方型。

16

被動紅外空間探測器

1

個

工作電壓：≥9~15VDC；

電流：≥17mA（標準12VDC待機時）；

探測范圍：≥12m×12m（標準涅菲爾透鏡）；

報警繼電器：靜音操作常閉舌簧繼電器；

防拆裝置要求：常閉(帶外殼)，防拆回路連接24小時保護電路；

接點容量：≥DC28V/125mAmax；

環境條件：工作溫度0~+49℃/工作濕度0~85%（無冷凝）。

17

煙感探測器

1

個

工作電壓：DC12V；

電流：≤8mA（靜態）、≤35mA（報警）；

傳感器類型：紅外光電管；

靈敏度等級：要求符合4.22火災靈敏度試驗標準（GB4715-93）；

監視面積：≥20㎡；

輸出形式：常開/常閉；

環境條件：工作溫度-10~+50℃/工作濕度≤95%RH。

18

燃氣探測器

1

個

感應氣體：煤氣、天然氣、液化石油氣

蜂鳴器：≥70dB/m；

工作電源：DC12V；

消耗功率：≤5W。

19

緊急求助按鈕

1

個

輸出形式：常開/常閉。

20

室外主機

1

臺

工作電壓：DC 30~35V；

靜態電流：≤90mA；

工作電流：≤260mA；

攝像頭：不低于1/4“彩色HD CMOS，可視角度72°；

最低照度：≥0.1Lux鏡頭：f≥2..8mm；

環境溫度：－10~＋70℃；

濕度：10%~95%；

射頻頻率：不低于ID卡：125KHZ；讀卡類型：EM

外殼材料：壓鑄鋅；

外型尺寸：375×135×75.2mm（±10 mm）；

安裝方式：嵌入式安裝；

接口類型：插拔式接口。

21

層間分配器

1

個

技術參數：

工作電壓：≥DC 30~35V；

靜態電流：≤15mA；

工作電流：≤90mA；

環境溫度：－25~＋70℃；

濕度：10%~95%；

外殼材料：塑料；

外型尺寸：162×90×38.5mm（±10 mm）；

安裝方式：平裝或U型導軌固定；

安裝尺寸：要求平裝豎直中心孔距≥82mm，U型導軌（E/AL NS 35）；

接口類型：插拔式主干接口，RJ45分戶接口。

22

開門按鈕

2

個

供電方式：干接點信號控制；

產品壽命：≥50萬次老化測試；

產品規格：86×86mm（±10 mm）。

23

電磁鎖

2

個

可與樓宇對講、門禁系統配套使用；

材質：鋁合金；

吸力：≥250/280KG 直線拉力；

電壓：≥DC12V/24V；

電流：≥500mA。

26

IC卡

4

張

非接觸式射頻卡芯片，內含加密控制和通訊邏輯電路，具有保密性能；

封裝材料：不低于PVC/PET/0.13銅線；

封裝工藝：要求層壓/自動黏貼/超聲波封裝；

數據保存：超過10年；

工作頻率：≥13.56MHZ；

感應距離：≥5-10cm；

尺寸：≥85.5*54*0.84mm。

27

聯網器

1

個

工作電壓：≥DC 30~35V

靜態電流：≤30mA

工作電流：≤90mA

環境溫度：－25~＋70℃

環境濕度：10%~95%

外型尺寸：162×90×38.5mm（±10 mm）

安裝方式：平裝或U型導軌固定

安裝尺寸：平裝豎直中心孔距≥82mm，U型導軌（E/AL NS

接口類型：RJ45單元內部接口，插拔式聯網接口

28

管理中心機

1

臺

工作電壓：≥DC 18~35V

靜態電流：≤90mA（35V）

工作電流：≤350mA（35V）

射頻頻率：不低于ID卡:125KHZ，讀卡類型：EM

顯示屏幕：≥7”彩色TFT，解析度：≥480×234

環境溫度：－10~＋55℃

環境濕度：10%~95%

安裝方式：平放

接口類型：RJ45

29

可視對講系統管理軟件

1

套

接收報警信號，聲光報警，記錄存儲顯示

≥2000條報警信息循環存儲

顯示呼入分機房間、主機號碼

可監視任一單元門口主機

30

6位PDU電源

1

個

工作電壓/頻率：≥220~250VAC/50~60Hz；

最大電流/功率：≥10A/2500W；

過載保護：自動切斷電源，手動按鈕復位；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

31

軟電線0.3mm²

1

批

黃、綠、紅、藍、黑。

32

軟電線1.0mm²

1

批

紅、黑、黃綠。

33

焊錫絲

1

卷

≥1.0mm。

34

電工膠布

2

卷

長≥3M。

35

異型標識管

1

卷

≥1.5。

36

扎帶

4

包

≥3×100mm。

37

學生凳

2

把

圓鋼（塑料凳面）。

38

工具箱

1

個

430×230×200mm（±10 mm）。

39

尖嘴鉗

1

把

≥6”（6寸），≥160mm。

40

剝線鉗

1

把

剝線能力：≥0.25-6mm2；

長度：≥170mm。

41

斜口鉗

1

把

≥7寸180mm。

42

小一字螺絲刀

1

把

≥3寸，3*75mm。

43

小十字螺絲刀

1

把

≥3寸，3*75mm。

44

大十字螺絲刀

1

把

≥5寸，5*75mm。

45

電烙鐵

1

把

≥50W。

46

電烙鐵托架

1

個

≥120*70mm。

47

數字萬用表

1

個

交直流電流；

交直流電壓；

電容；

電阻；

蜂鳴通斷。

48

《設備說明書》

1

本
