SBKW-860C網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置綜合了大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程教學大綱的要求而研發.采用"網孔板"結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想設備。

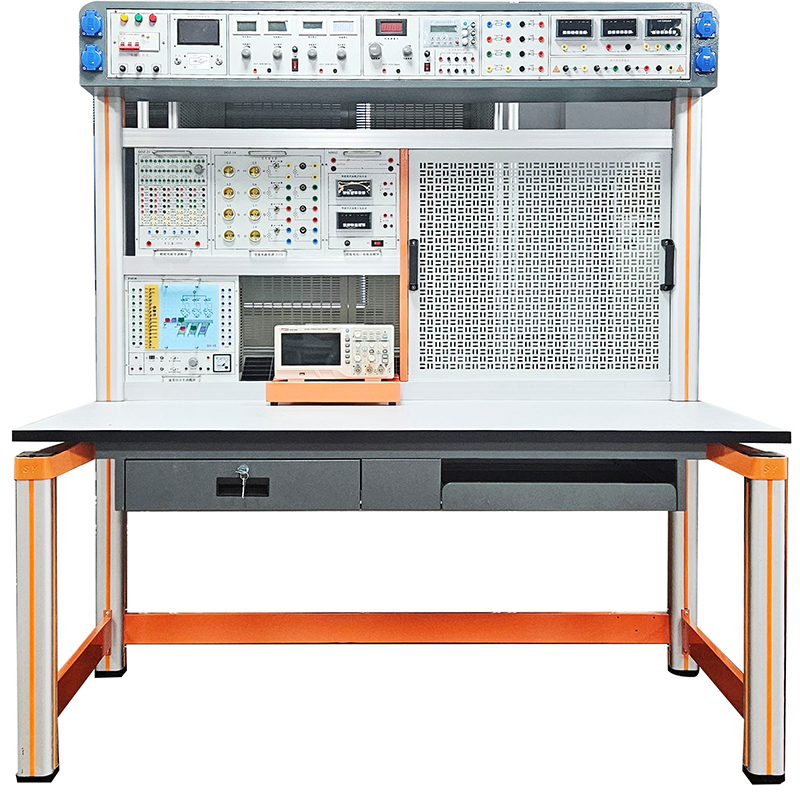

參考圖片（以實物圖為準）
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，, 確保設備和操作者人身安全。
5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四只
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓考核項目：
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過載保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控制Y/△降壓起動
14．三相異步電動機時間繼電器控制Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19．C620車床電氣控制線路
20．三相異步電動機手動降壓起動
21．三相異步電動機單相運行反接制動控制線路
22．電動葫蘆電氣控制線路
23．C6163車床電氣控制線路
24．三相異步電動機控制電路聯鎖控制線路
25．三相異步電動機主電路聯鎖控制線路
26．雙速電機手動變速器控制線路
27．雙速電機時間繼電器控制強路
28．同步電動機的能耗制動控制線路
29．直流電機啟動訓練
30．直流電機的調速訓練
31．直流電機反轉訓練
32．直流電機制動實驗訓練
33．直流電機拆裝訓練
34．直流電機檢修訓練
六、參考實訓項目配備元器件（每臺）：
序號 | 名 稱 | 數量 | 單位 | 序號 | 名稱 | 數量 | 單位 |
1 | 三相斷路器 | 1 | 只 | 12 | 信號燈 | 6 | 只 |
2 | 交流接觸器 | 6 | 只 | 13 | 接線端子排 | 5 | 只 |
3 | 熱繼電器 | 2 | 只 | 14 | G型導軌 | 1 | 根 |
4 | 時間繼電器 | 2 | 只 | 15 | 鈕子開關 | 3 | 只 |
5 | 三相雙投閘刀 | 1 | 只 | 16 | 走線槽 | 2 | 米 |
6 | 三相閘刀 | 1 | 只 | 17 | 尖嘴鉗 | 2 | 把 |
7 | 倒順開關 | 1 | 只 | 18 | 螺絲刀 | 4 | 把 |
8 | BK變壓器 | 1 | 只 | 19 | 三相雙速異步電動機 | 1 | 臺 |
9 | 行程開關 | 4 | 只 | 20 | 三相異步電動機 | 1 | 臺 |
10 | 保險座 | 6 | 只 | 21 | 三相同步電動機 | 1 | 臺 |
11 | 鐵殼按鈕 | 2 | 只 | 22 | 直流并（他）勵電動機 | 1 | 臺 |
