收獲機電器實訓臺

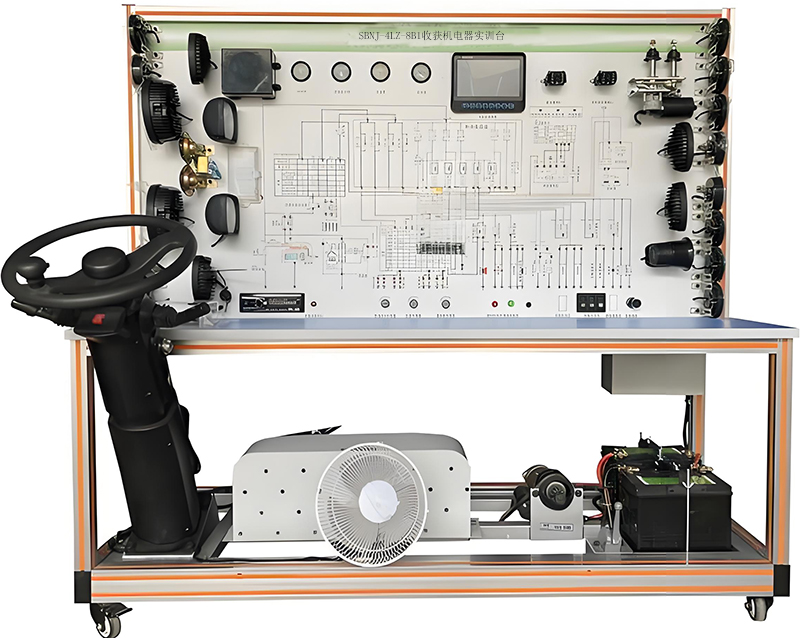

SBNJ-4LZ-8B1收獲機電器實訓臺

一、目標:以4LZ-8B1收割機整車電器實物為基礎,能夠充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統的組成結構和工作過程。能夠滿足收獲機培訓期間對整車電器理論和維修實訓的教學需要。


二、功能

1. 真實可運行的整車電器系統,充分展示整車電器系統的組成結構。

接通電源后,操縱示教板上的各種電器開關、按鈕、儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統,能夠真實演示其工作過程。

2.設備面板要耐創擊、耐污染、防火、防潮,表面要求噴涂底漆處理;面板上需要打印有永不褪色的彩色電路圖。

3.面板上安裝檢測端子,能夠直接在面板上檢測整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

三、技術規格

動力電源:三相四線(或三相五線)380V±10% 50Hz

工作電壓:直流24V

工作溫度:室溫

三相異步電動機

外形:1740*650*1700mm

四、基本配置

序號

名         稱

規格型號

單位

數量

1

面板

裝有各種檢測端子以及彩色電路圖

1

2

點火開關

原車

個

1

3

組合儀表

原車

1

4

組合開關

原車

1

5

左右前大燈總成

原車

1

6

工作燈

原車

1

7

左右轉向燈

原車

1

8

左右轉向邊燈

原車

1

9

左右組合尾燈

原車

1

10

燈光開關

原車

1

11

剎車燈開關

原車

1

12

倒車燈開關

原車

1

13

危險燈開關

原車

1

14

線束

/

1

15

雨刮總成

原車

1

16

雨刮控制繼電器

原車

個

1

17

喇叭

原車

個

2

18

喇叭繼電器

原車

個

1

19

起動機總成

原車

1

20

發電機總成

原車

1

21

三相異步電動機

/

1

22

蓄電池

/

1

23

保險絲盒

/

個

1

24

電源總開關

50A

個

1

26

故障模擬與排除裝置

/

1

27

設備手冊

/

1

28

合格證與保修卡

/

1

29

影像系統

原車

1

30

音響系統

原車

1

31

電子風扇

原車

1
