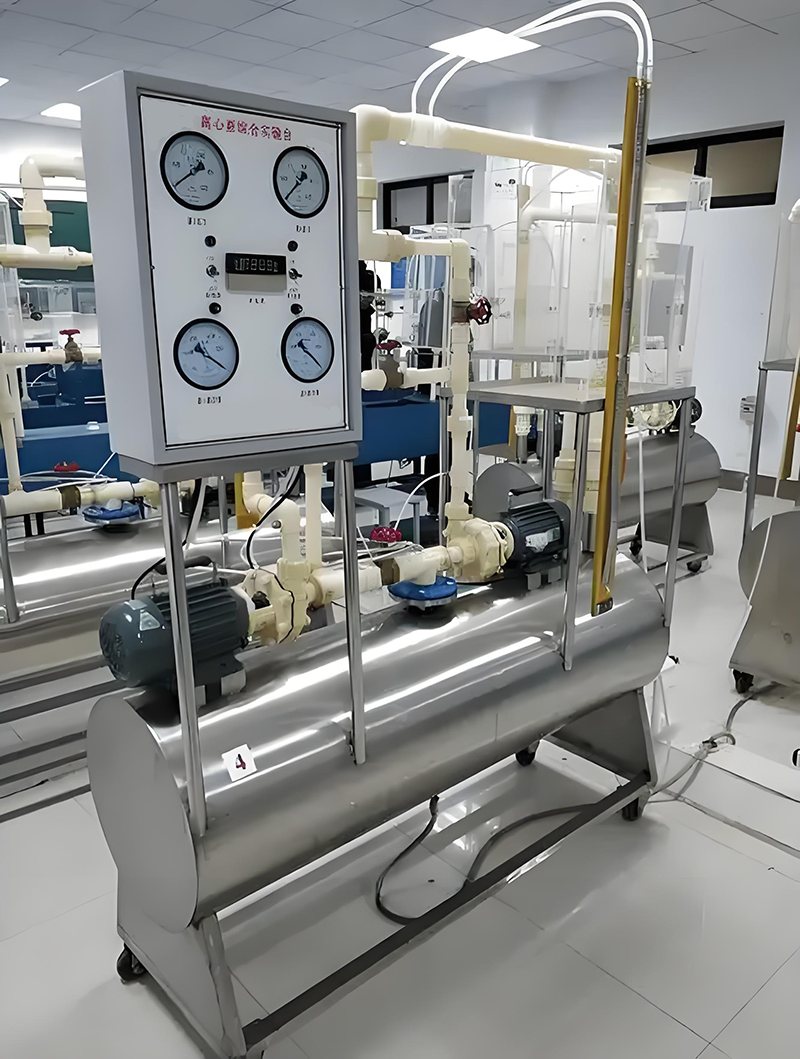

SB-585R離心泵綜合實驗臺

1 、產品應用范圍：

離心泵綜合實驗臺可以進行離心泵特性曲線測定實驗、離心泵汽蝕實驗和離心泵啟停及串并聯實驗的一種多功能綜合實驗臺。

2 、產品使用工作環境：

2.1工作環境溫度： 0-40℃。

2.2工作環境濕度： < 80%。

2.3電源：單相200-240V，50 Hz。

3 、技術及性能參數：

3.1離心泵參數：采用低噪音無銹蝕、額定流量3.2m3/h、揚程12.5m、泵進口管管徑32mm、電機額定功率750W、電機額定轉速：2900轉/分；

3.2實驗臺管路系統采用有ABS管制作，離心式水泵2臺。水溫由進口數字溫度傳感器測量，渦輪流量計測量水泵水流量，7寸大屏幕觸摸屏同屏顯示所有數據（流量、4個壓力、功率、溫度）。并帶有微機接口及數據采集處理軟件，自動繪制曲線、保存、輸出、打印等功能；

3.3各個測壓點配備電子壓力傳感器，測量范圍0-100Kpa，且具備集中顯示功能，以便收集各個測點壓力。

3.4電流互感器：0-10A；

3.5溫度傳感器：數字信號傳感器，測溫范圍-55-+127℃；

3.6 A D轉換器：16位△∑ADC；

3.7水箱：304不銹鋼，圓柱型，直徑500mm，長度1400mm,厚度4mm，水箱底部離地200 mm以上，并在水箱底部設置排水口及閥門，便于排水。
