SB-DG1電工技術實驗箱

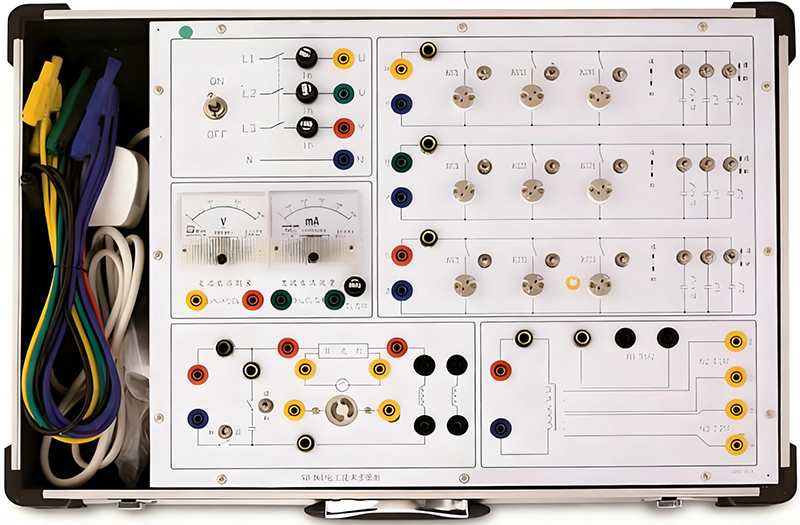

電工技術實驗箱主要用于職業院校、工科高校的電工學、電氣技術等課程的實驗教學，讓學生通過實際操作，加深對電工理論知識的理解，提升實踐能力。電工技術實驗箱，屬于電工實驗教學設備。組成與功能：配備電壓表、電流表，可用于測量電路中的電壓和電流。設有多個接線端子和電路模塊，能夠搭建不同的電工電路，如三相電路、控制電路等，用于電工技術的實驗教學，幫助學習者理解電路原理、掌握電工操作技能。附帶多種顏色的測試導線，便于電路連接。

☆系統組成

（1）電源： 三相220V±10% ，50HZ

（2）耦合電感一對。

（3）單相變壓器l只，變壓比為220V比36V，功率50W。

（4）三相燈組負載，每相可插入15W燈泡3只。

（5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。

（6）三相開關l只。

（7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、luf、2uf、4uf電容器等元件。

（8）指針式電壓表頭l只、指針式電流表頭l只。

（9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。

（10）保護箱：鋁合金保護箱，外形尺寸約為560mm×370mm×120mm,樣式美觀、大方。

☆可完成以下實驗：

（1）用三表法測量電路等效參數。

（2）正弦穩態交流電路相量的研究。

（3）互感電路的測量。

（4）單相變壓器特性的測試。

（5）三相交流電路電壓、電流測量。

（6）三相電路功率的測量。

（7）功率因素及相序的測量。

（8）其它電工學控制實驗。

☆ 參考教材

《電工學》 秦曾煌 主編 高等教育出版社

《電路》 邱關源 主編 高等教育出版社
