SBDQC-890X維修電工技能實訓考核裝置

一、概述

維修電工技能實訓考核裝置、電氣控制實訓室設備是一個技術綜合性較高的實訓室，可用于機電一體化技術、電氣自動化、應用電子技術等專業的學生在學完《電工基礎》、《電機與電氣控制》等課程后，進行綜合技能訓練。本實訓室可開設電工考工實訓、是學生的第二課堂；主要進行電氣課程設計實訓，能提供電機拖動、PLC等相關內容的各種實訓項目，也可作為電工考證的考核重要場所。維修電工技能實訓考核裝置主要有實訓桌和網孔板組成，擁有電氣控制柜，電機控制系統實驗裝置、電機控制系統演示裝置等實訓設備。有各種繼電器、接觸器、開關按鈕等供學生選用，學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。能夠開設三相異步電動機單向旋轉控制電路的安裝與調試、三相異步電動機正反轉帶點動控制電路的安裝及調試、三相異步電動機正反轉控制電路的安裝與調試、三相異步電動機兩地可逆控制電路的安裝與調試、工作臺自動往返控制電路的安裝與調試、半波整流能耗制動控制電路的安裝與調試、三相異步電動機順序起動、逆序停車控制電路的安裝與調試、三相異步電動機同時、分別起動、順序停車控制電路的安裝與調試、三相異步電動機星形-三角形降壓起動控制電路的安裝及調試、雙速電動機自動加速控制電路的安裝與調試、低壓配電控制電路的安裝與調試等多項實訓和實驗項目。

電氣控制綜合實訓設備采用采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、技能等級認定培訓及職業競賽的需要。

二、電氣控制綜合實訓設備技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙組具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

三、 電氣控制綜合實訓設備結構功能

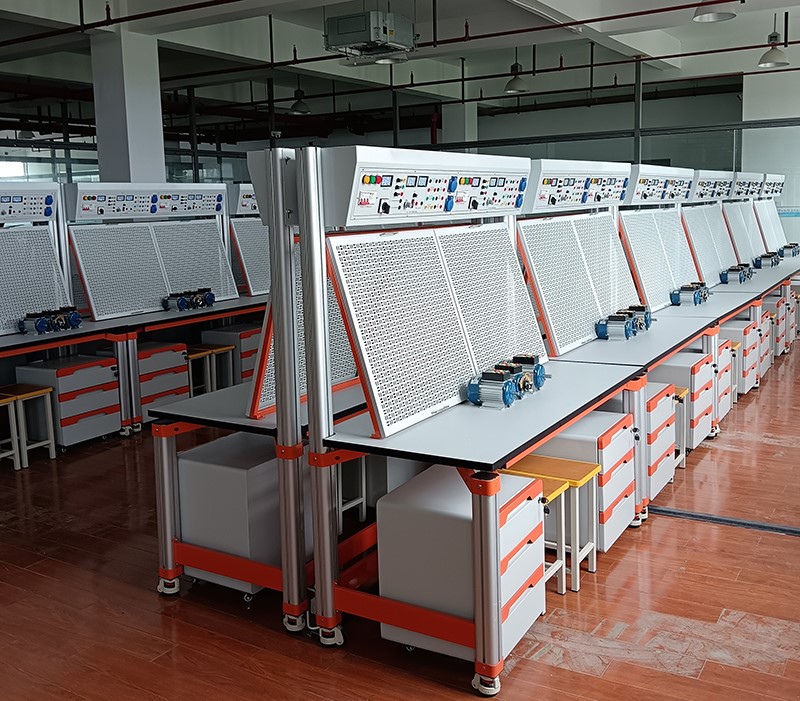

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

四、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

五、 電氣控制綜合實訓設備參考配置表

表一   實訓臺元器件配置清單（1臺）
