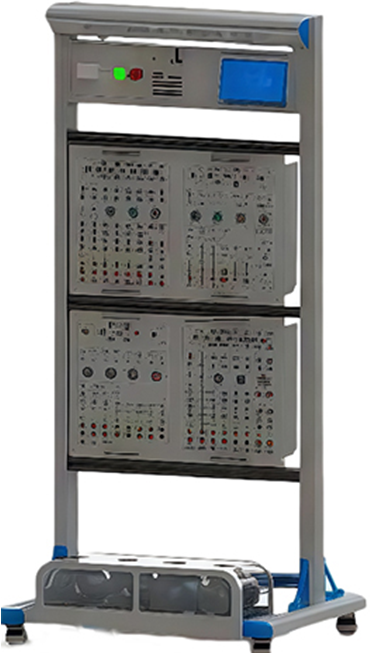

SBDQ-1L電氣控制綜合實訓平臺（掛箱式）
電氣控制綜合實訓平臺（掛箱式）電氣控制實訓室設備是一個技術綜合性較高的實訓室，可用于機電一體化技術、電氣自動化、應用電子技術等專業的學生在學完《電工基礎》、《電機與電氣控制》等課程后，進行綜合技能訓練。
參考圖以實物為準
1、技術指標
1）輸入電源：～220V±10% 50Hz；
2）額定功率：≤1.5kW；
3）尺寸：W825mm×D685mm×H1800mm(±20mm)；
4）安全保護功能：漏電保護、過流保護、短路保護、接地保護；
5）溫度：-5℃～+40℃，相對濕度＜85%（25℃）；
2、參數
1.臺架主體
1) 平臺尺寸約為W825mm×D685mm×H1800mm(±20mm)，滿足基本使用空間需求，兼顧教學環境的可移動性和布置的靈活性。
2) 平臺采用型材立柱設計，立柱所用材料性能需滿足或優于4590鋁型材標準，并采用高強度鋁合金制造，截面尺寸滿足或優于45mm×90mm，壁厚≥2.0mm，主體結構由四個面構成。底面配備兩條平行T型槽，單槽寬度≥10.2mm，槽中心間距45mm(±2mm)，支持模塊化裝配需求；左右兩側采用全封閉面設計，有效提升型材抗扭性能；頂面創新融合封閉面與R183°(±2°)弧面造型，配合兩側45°倒角工藝，兼顧結構強度與流線美感，表面采用陽極磨砂工藝，具有優異的防腐蝕能力和美觀度。
3) 平臺設有三個主要功能區：頂部用于安裝電源模塊，中部為可更換不同實訓模塊的實訓區域，底部則用于安裝執行運行模塊，實現多場景的實訓需求。
4）平臺頂部配置了LED照明燈，采用專用C型弧角鋁合金型材，前部裝備白色漫反射蓋板，光線以45度角向下照射，表面還粘貼印有設備信息的高強度磁白色耐磨PVC，確保照明和標識功能兼顧。
5) 底部帶有可調節萬向腳輪，可通過調節駐停腳杯使萬向輪與地面接觸，以便靈活移動或定位；當駐停腳杯下降時，則能固定平臺并補償0-30mm的地面不平度，確保平臺在工作時穩定。
2.電源島
（1）模塊尺寸約為W729mm×D95mm×H155mm(±10mm)；
（2）安全保護：具有漏電壓、漏電流、過載、短路、接地保護功能，安全符合國家標準
（3）結構：由箱體和面板組成，采用滿足或優于Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。
（4）交流電源：三相四線 380V交流電源經漏電保護開關后給工作臺供電，設有保險絲保護，控制屏的AC380V、AC220V供電由急停和啟停開關控制、提供工作臺所需要的交流工作電源；
（5）直流電源：支持≥90-264VAC電源輸入，DC24V輸出(可調范圍≥24~28VDC)，最大輸出電流≥6A，輸出功率≥150W；電壓精度≤±1.0%；帶短路保護及自動恢復功能；
（6）電源輸出端采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
3.模塊安裝屏
1）由三條4080型材與4590立柱連接而成。
4.電機模塊
1）模塊采用獨立結構方式設計，鈑金支撐底板，兩邊安裝鋁合金U型拉手；
2）三相異步電動機：AC380V/Y,轉速1400r/min,功率180W；機電末端安裝轉盤模擬負載。

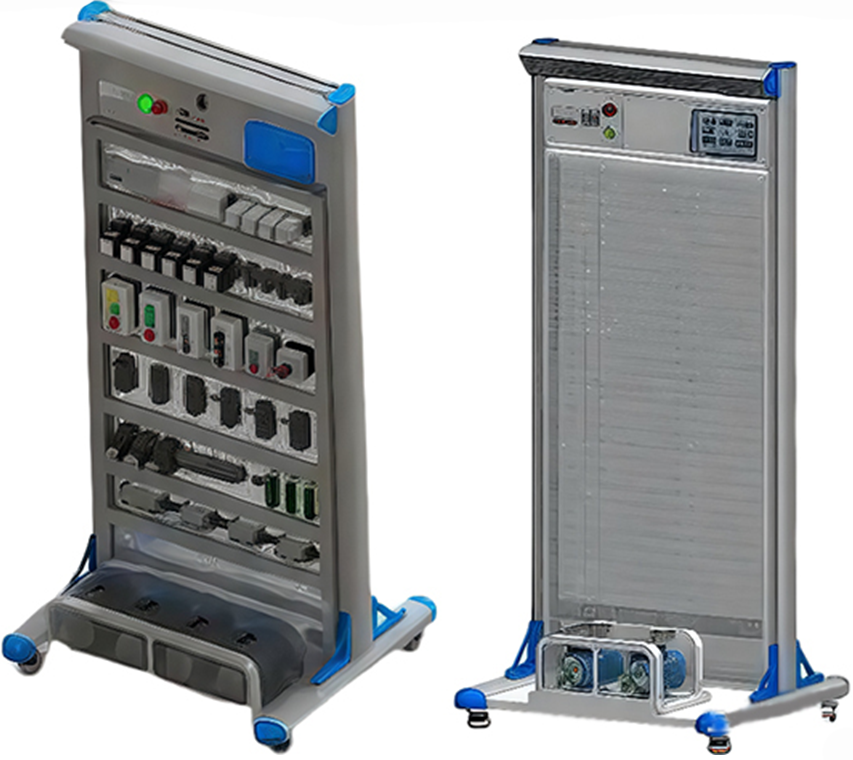

SBDQ-2L電氣控制綜合實訓平臺（網板式）
電氣控制綜合實訓平臺（網板式）可供電氣自動化專業、機電一體化專業的學生學習與實訓，本實訓室共有30套實訓臺，網孔布線板，電氣控制綜合實訓平臺可進行的實訓項目有，例如：常用低壓電器識別與檢測、電動機點動控制電路安裝與調試、電動機正反轉運行控制電路安裝與調試、電動機定時控制等等一系列專業電氣控制實訓。
參考圖以實物為準
1、技術指標
1）輸入電源：～220V±10% 50Hz；
2）額定功率：≤1.5kW；
3）尺寸：W825mm×D685mm×H1800mm(±20mm)；
4）安全保護功能：漏電保護、過流保護、短路保護、接地保護；
5）溫度：-5℃～+40℃，相對濕度＜85%（25℃）；
2、參數
1.臺架主體
1) 平臺尺寸約為W825mm×D685mm×H1800mm(±20mm)，滿足基本使用空間需求，兼顧教學環境的可移動性和布置的靈活性。
2) 平臺采用型材立柱設計，立柱所用材料性能需滿足或優于4590鋁型材標準，并采用高強度鋁合金制造，截面尺寸滿足或優于45mm×90mm，壁厚≥2.0mm，主體結構由四個面構成。底面配備兩條平行T型槽，單槽寬度≥10.2mm，槽中心間距45mm(±2mm)，支持模塊化裝配需求；左右兩側采用全封閉面設計，有效提升型材抗扭性能；頂面創新融合封閉面與R183°(±2°)弧面造型，配合兩側45°倒角工藝，兼顧結構強度與流線美感，表面采用陽極磨砂工藝，具有優異的防腐蝕能力和美觀度。
3) 平臺設有三個主要功能區：頂部用于安裝電源模塊，中部為可更換不同實訓模塊的實訓區域，底部則用于安裝執行運行模塊。
4）平臺頂部配置了LED照明燈，采用專用C型弧角鋁合金型材，前部裝備白色漫反射蓋板，光線以45度角向下照射，表面還粘貼印有設備信息的高強度磁白色耐磨PVC，確保照明和標識功能兼顧。
5) 底部帶有可調節萬向腳輪，可通過調節駐停腳杯使萬向輪與地面接觸，以便靈活移動或定位；當駐停腳杯下降時，則能固定平臺并補償0-30mm的地面不平度，確保平臺在工作時穩定。
2.電源島
（1）模塊尺寸約為W729mm×D95mm×H155mm(±10mm)；
（2）安全保護：具有漏電壓、漏電流、過載、短路、接地保護功能，安全符合國家標準
（3）結構：由箱體和面板組成，采用滿足或優于Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。
（4）交流電源：三相四線 380V交流電源經漏電保護開關后給工作臺供電，設有保險絲保護，控制屏的AC380V、AC220V供電由急停和啟停開關控制、提供工作臺所需要的交流工作電源；
（5）直流電源：支持≥90-264VAC電源輸入，DC24V輸出(可調范圍≥24~28VDC)，最大輸出電流≥6A，輸出功率≥150W；電壓精度≤±1.0%；帶短路保護及自動恢復功能；
（6）電源輸出端采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
3.網孔安裝板模塊
1）模塊采用靜電噴涂高強度鋼制網孔板整體沖壓成型，圓長孔規格5 mm×10 mm，按縱四孔與橫三孔交錯陣列排布，確保適合各器件的尺寸安裝。
2）模塊結合通用導軌和卡扣，可快速裝拆PLC控制器及各類低壓電氣元件；滿足頻繁教學操作的強度需求。
4.電機模塊
1）模塊采用獨立結構方式設計，鈑金支撐底板，兩邊安裝鋁合金U型拉手；
2）三相異步電動機：AC380V/Y,轉速1400r/min,功率180W；機電末端安裝轉盤模擬負載。
