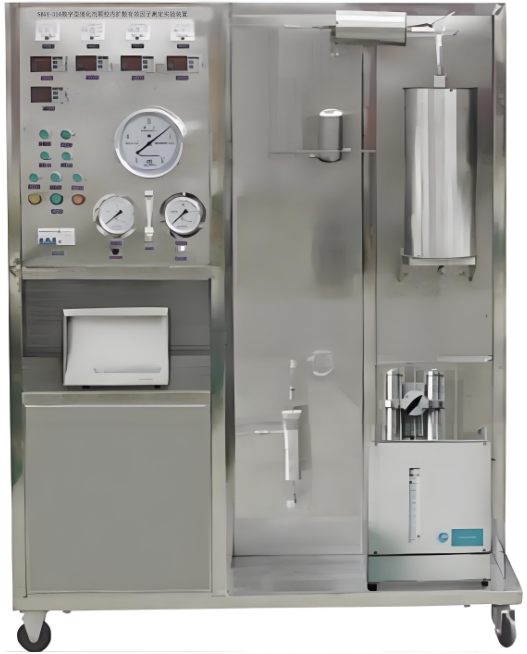

裝置功能

1.了解內、外擴散過程及其對反應的影響。

2.掌握催化劑內擴散有效因子的概念及其測定方法。

3.了解本征反應動力學的實驗測定方法。

4.了解固定床反應器中床層的溫度分布情況。

主要配置

微型液體計量泵、氣體流量計、混合器、預熱器、反應器、氣液分離器、冷凝器、溫度儀表、壓力儀表、濕式氣體流量計、閥門、實驗管道、不銹鋼框架及控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點

（安全地及信號地）。

實驗物料：苯

技術參數

1.反應器加熱爐：230×230×500mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐+金屬內襯，最高使用溫度，600℃。

2.微型隔膜計量泵；流量：0.2-5ml/min；沖程頻率:120n/min，數量1臺。

3.預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。

4.加料罐:體積500ml，材質：304不銹鋼，數量1個；混合器：50 ml，304不銹鋼，數量1個。

5.冷卻器：Φ 51×400mm（內盤管）；使用壓力，常壓，數量1個。

6.氣液分離器：ф57×200mm，304不銹鋼制；使用壓力，常壓。

7.流量計：防腐轉子流量計60-600ml/min。

8.濕式流量計：2L，數量1個；不銹鋼指針壓力表0-0.4MPa,數量2臺。

9.控溫儀表：人工智能型儀表，精度FS≤0.2%。

10.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。

11.框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單。

12.外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙

剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氫氣流量

質量流量計

數字流量顯示儀，精度：0.5%FS

手動調節

苯加入量

計量泵

數字流量顯示儀，精度：0.5%FS

頻率調節

預熱器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表，精度：0.5%FS

無

反應壓力

壓力傳感器

數字壓力儀表，精度：0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
