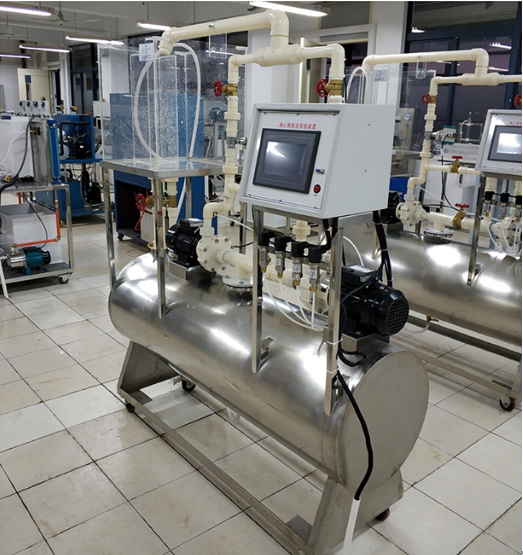

SB-585R離心泵性能綜合實驗裝置

一、主要功能

離心泵性能綜合實驗裝置，能夠進行單泵性能實驗，測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。能夠改變調節閥開度，測定流量調節閥某一開度下管路特性曲線。能夠改變水泵轉速，測定不同轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。

離心泵性能綜合實驗臺能夠進行雙泵串、并聯性能測定和管路特性測定。測定兩臺參數相同的水泵在串、并聯條件下的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的聯合運行特性曲線。

溫度、壓力、電功率、流量等數據采集后采用儀表實時顯示，并人工讀取。

二、水泵工況要求

單泵：流量可調范圍≥0.2~6.0m?/h，揚程可調節范圍≥0~18m，最高效率≥60%。

雙泵串聯：流量可調范圍≥0～8.0m?/h，揚程可調節范圍≥0~36m，最高效率≥60%。

雙泵并聯：流量可調范圍≥0.4~12.0m?/h，揚程可調節范圍≥0~18m，最高效率≥60%。

三、測量和控制精度要求

單相矢量變頻器，規格：（0~50）Hz。

壓力傳感器：測量范圍0~0.4MPa，精度0.5級。

負壓傳感器：測量范圍-0.1~0MPa，精度0.5級。

光電轉速傳感器：測量范圍0~2999rpm，精度1rpm。

渦輪流量計：0.5~15m?/h，分辨率0.001 m?/h，4~20mA遠傳輸出數字顯示。

溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。

304不銹鋼離心泵：功率≥1.0kW，最大流量≥8.0m?/h。

四、其他要求

水箱及管路采用透明材質，配置漏電保護空氣開關。可移動式設計，帶剎車輪，高品質不銹鋼或鋁合金型材框架。
