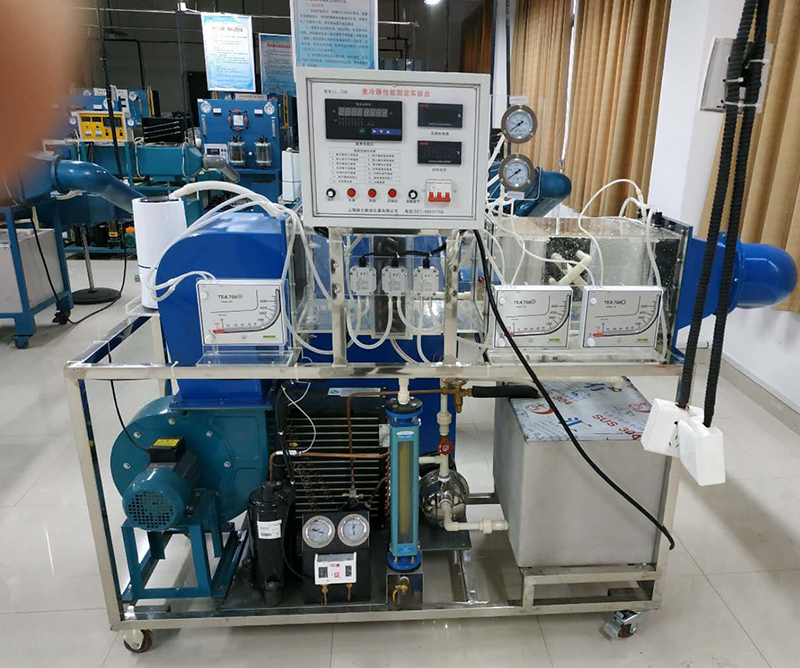

SB-706表冷器噴水室性能實驗臺

一、產品應用范圍：

表冷器噴水室性能實驗臺、噴水室屬于接觸式熱濕交換設備，根據使用的水溫不同，它可以完成對空氣加熱、冷卻、減濕和加濕等各種處理功能。表冷器屬于表面式熱濕交換設備，其特點是與空氣進行熱濕交換的介質不與空氣直接接觸?？諝馀c介質間的熱濕交換是通過設備的金屬表面來進行的。

表冷器噴水室性能實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數，經自行研制的數據采集板卡連接到計算機，基于面向?qū)ο蠹夹g(shù)開發的具有實時性高，界面設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算，構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統?；诨A(chǔ)型機組，增加如下內容：學生設計型與創新型實驗。

二 、產品使用工作環境：

1工作環境溫度： 0-40℃。

2工作環境濕度：< 80% (無冷凝)。

3電源：單相220V，50 Hz。

4、壓縮機：1000W，制冷量 2730W  品牌：日立

5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz

6、離心通風機：電機功率350W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m  低噪音風機

7、制冷劑：R22

8、風速度可調整。

三 、技術及性能參數：

3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。

3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、壓力傳感器

四、配置表
