SBNJ-4LZ-8B1收獲機液壓實訓臺

一、概述：

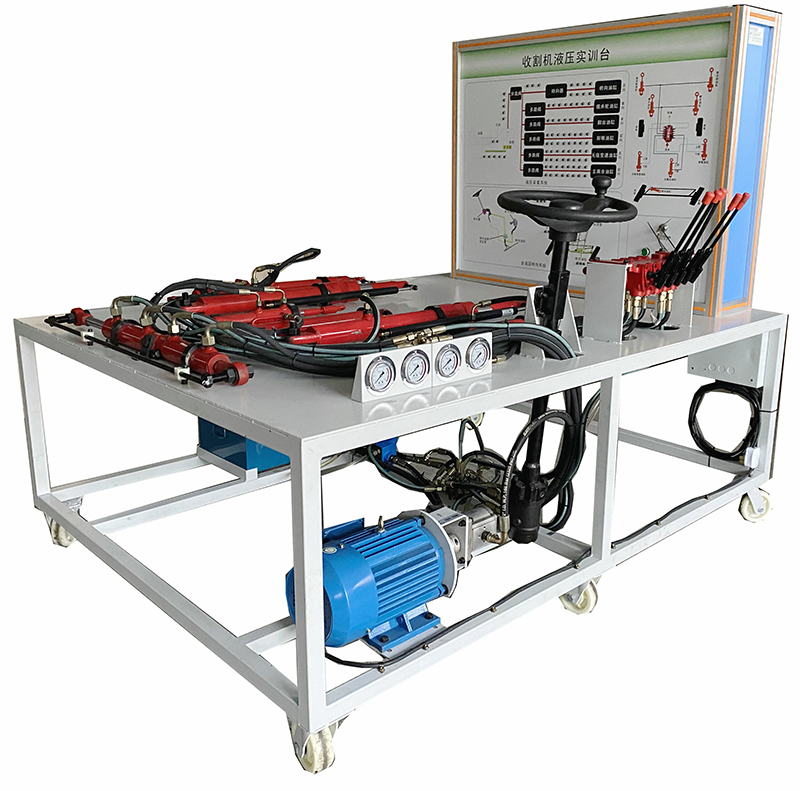

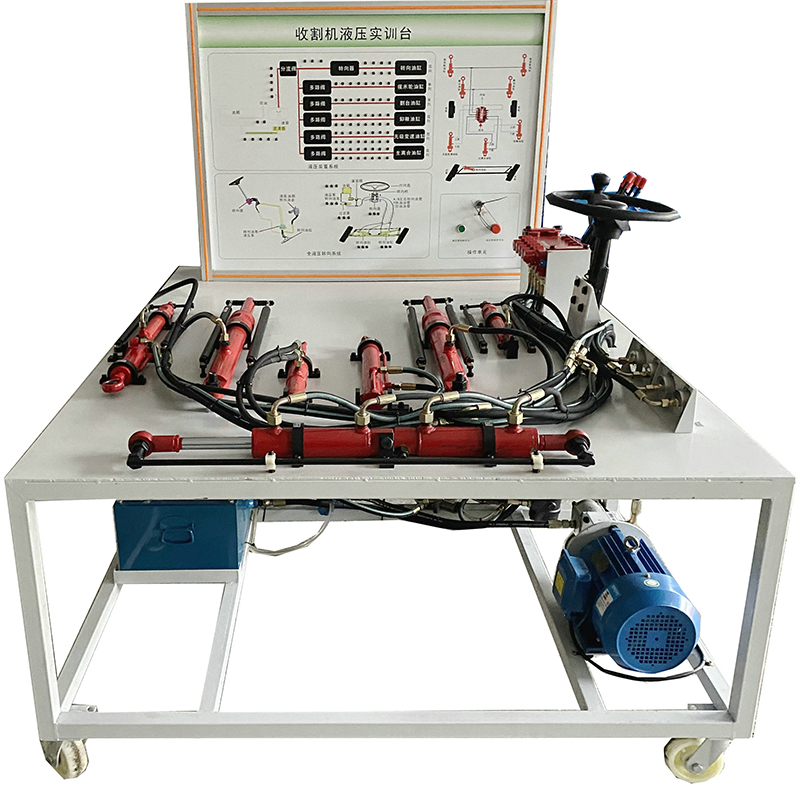

收獲機液壓實訓臺以4LZ-8B1收割機液壓操縱機構系統實物為基礎，可對4LZ-8B1收割機整機液壓操縱機構系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示4LZ-8B1收割機液壓操縱機構系結構與原理及工作過程。收獲機液壓實訓臺能夠滿足對4LZ-8B1收割機液壓操縱機構系統理論和維修實訓的實訓教學需要。

二、結構組成

收獲機液壓實訓臺是有4LZ-8B1收割機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、司機座椅、臺架操作說明書、實驗指導書等附件組成。

收獲機液壓實訓臺配套4LZ-8B1收割機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。

三、功能

收獲機液壓實訓臺電動機驅動液壓泵提供動力，可動態演示4LZ-8B1收割機液壓操縱機構系統工作原理與過程。

可簡易實現4LZ-8B1收割機液壓操縱機構系統保養與維護操作。

可實現4LZ-8B1收割機液壓操縱機構系統拆裝和工況演示。

實訓臺加裝電源及轉動部件等安全保護裝置。

部分液壓油管采用透明可視高壓油管。

臺架上應設計集油槽，便于管路斷開后油液的回收與清理。

各元器件及管路應在臺架上可靠固定。

工作溫度：室溫

交流電源：220V/380V

四、技術規格

動力電源：三相四線(或三相五線)380V±10% 50Hz

工作電壓：直流12V

工作溫度：室溫

三相異步電動機

外形:1740*650*1700mm

五、基本配置
