SBXNY-433純電動車變速箱解剖拆裝實訓臺

一、產品要求

新能源純電動車變速箱，齒輪兩級減速，減速比16.7，無檔位，花鍵齒18齒連接，帶差速器，通過前驅傳動軸傳遞動力，為陸地方舟，河北御捷等電動車配套；通過解剖，清晰展現變速箱內部結構，是學員掌握變速箱結構原理，判斷故障的好幫手。

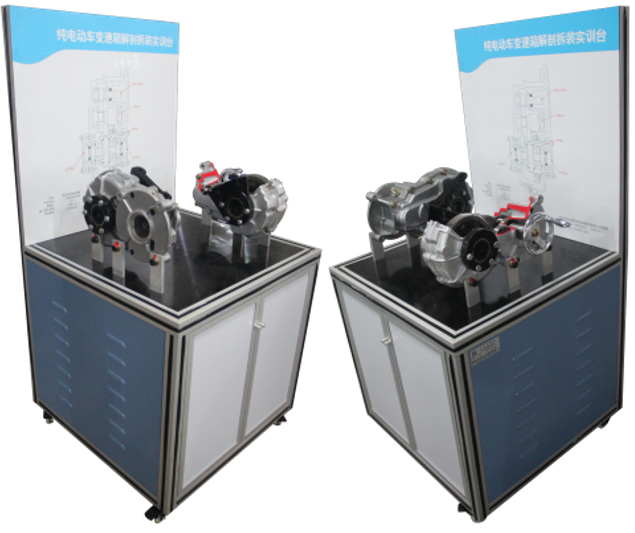

（圖片僅供參考、以實際配置為準）

二、功能要求

1、變速箱放在平臺上，借助手動搖把，可以使變速箱主軸旋轉，觀察內部齒輪減速原理。

2、變速箱內部一級減速齒輪，二級減速齒輪，差速器解剖面均涂顏色，清晰顯示安裝位置和動力傳動路線。

3、實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

4、實訓臺配教板，清晰再現內部零部件名稱和聯接方式。

5、實訓臺另配1臺變速箱，供學員練習拆裝。

6、實訓臺配棘輪套筒組件1套，含6mm～24mm六角套筒各1件，共19件；用于拆裝練習。

7、實訓臺配一字頭螺絲刀2件，橡膠錘1件，銅棒1件，卡簧鉗1件；用于拆裝練習

8、配套教學資源包軟件，采用三維動畫模式，詳細講述變速箱內部結構組成；每個主要零部件均能點開，并有基本參數和性能描述。

三、技術要求

1、變速箱

1.1變速箱類型：新能源純電動車變速箱

1.2減速比：兩級減速，減速比16.7

2、外形尺寸：≥700*700*1410（長*寬*高）

教板尺寸：≥700*700*100MM（長*寬*高）

3、產品工藝：采用鋁合金材質

四、配置要求

1、變速箱2件。

2、手動搖把1個。

3、棘輪套筒組件1套（不少于19件）。

4、一字頭螺絲刀2件。

5、橡膠錘1件

6、銅棒1件。

7、9寸外卡簧鉗1件。

8、可移動平臺和教板1件。
