SBALY-20D型智能樓宇工程技術實訓平臺（工程型）
一、系統概述
智能樓宇工程技術實訓平臺（工程型）是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

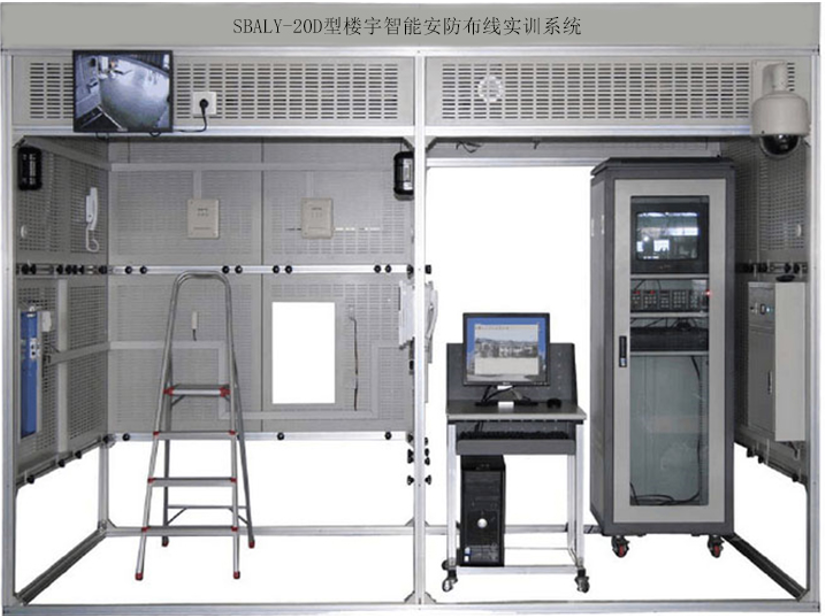

參考圖片
二、系統結構與組成
樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為19寸液晶顯示器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
三、技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.0kVA
4.外型尺寸：3120mm×1580mm×2310mm
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、實訓項目
1.智能建筑安防布線的實施
2.對講門禁系統安裝、接線與調試
3.室內安防與周界防范系統安裝、接線與調試
4.視頻監控系統安裝、接線與調試
5.巡更系統安裝與調試
6.系統運行維護
五、基本規格
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 建筑模型 | 由鋁合金型材框架和安裝布線網孔板組成3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 | 1 | 臺 |
2 | 電腦桌 | 600mm×600mm×800mm（長×寬×高） | 1 | 臺 |
3 | 鋼凳 | Φ300mm×450mm（圓×高） | 1 | 把 |
4 | 鋁人字梯 | 900mm×250mm×1200mm（長×寬×高） | 1 | 把 |
5 | 工程塑料卡件 | 20mm×10mm×11mm（長×寬×高） | 300 | 個 |
2．系統配置
一、對講門禁系統（安科） |
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 管理中心機 | ET-366UGSC-L | 臺 | 1 |
2 | 歐式數碼彩色可視室外主機 | ET-366UD13C-ID | 臺 | 1 |
3 | 管理機電源 | ET-366UGP | 臺 | 1 |
4 | 聯網器 | ET-366UW-24V | 臺 | 1 |
5 | 多功能壁掛室內分機 | ET-366UM151-F | 臺 | 1 |
6 | 非可視壁掛室內分機 | ET-366UMH5-2F | 臺 | 1 |
7 | 層間分配器 | ET-366UFS4 | 臺 | 1 |
8 | 非接觸卡 ID | 通用型 | 張 | 1 |
9 | 電插鎖 | 通用型 | 只 | 1 |
二、安防系統（霍尼韋爾、豪恩、艾禮富） |
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
| 8防區報警主機 | 238 | 臺 | 1 |
| 煙霧探測器 | LH-93 | 個 | 1 |
| 溫感探測器 | LH-201 | 個 | 1 |
1 | 門磁開關 | HO-03 | 只 | 1 |
2 | 家用緊急求助按鈕 | HO-01 | 只 | 1 |
3 | 紅外探測器 | LH-901B | 只 | 1 |
| 紅外幕簾探測器 | LH-912D+ | 只 | 1 |
5 | 燃?xì)馓綔y(cè)器 | LH-88 | 只 | 1 |
6 | 主動紅外對射報警器 | ABT-60 | 只 | 1 |
7 | 聲光報警器 | HC-103 | 只 | 1 |
三、視頻監控系統（?？低?、力視維、ACES） |
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 高速球云臺攝像機 | DH-SD6C80K | 臺 | 1 |
2 | 彩色槍型攝像機 | DH-FW19M | 臺 | 1 |
3 | 紅外攝像機 | DH- DW19E | 臺 | 1 |
5 | 矩陣主機 | ACES-8608 | 臺 | 1 |
6 | 矩陣控制鍵盤 | ACES-8603 | 臺 | 1 |
7 | 19寸彩色顯示器 | 203V5 | 臺 | 1 |
8 | 22寸液晶監視器 | DHL22 | 臺 | 1 |
9 | 硬盤錄像機 | DH-HCVR7416L | 臺 | 1 |
10 | 硬盤 | 1T | 只 | 1 |
11 | 安防控制箱 | AC24V、DC12V/5A、DC18V/1.5A | 臺 | 1 |
12 | 視頻線纜 | SYV75-3 | 米 | 100 |
13 | 電源線 | RVV2*0.5 | 米 | 100 |
四、巡更系統（神盾） |
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 巡更棒 | H5 | 臺 | 1 |
2 | 巡更信息點 | 配套 | 臺 | 5 |
3 | 人員信息卡 | 配套 | 臺 | 2 |
4 | 巡更通訊線 | 配套 | 根 | 1 |
5 | 巡更管理軟件 | 配套 | 套 | 1 |
建筑環境監控系統 |
1 | 無線智能終端（WIFI） | (1)采用嵌入式ARM控制器，主頻72MHz，64kB RAM，256kB FLASH。
(2)接口：I2C，UART、SPI、2路PWM、4路ADC等
(3)采用進口工業級GS X011MIE 模塊
處理器：32位ARM內核，時鐘頻率44MHz
數據傳輸速率可達11 Mbps
實時時鐘控制器/看門狗定時器：32kHz時鐘振蕩器，可編程事件報警定時器
端口：GPIO、UART、I2C、SPI、ADC、I2S
工業適用溫度：-40℃～85℃
安全機制（802.11i）：共享密鑰身份驗證（WPA2-PSK），AES硬件加密
超低功耗，待機小于5μA；快速喚醒，小于10ms
(4)DC9V~15V寬電源供電，板載128×64 LCD接口
(5)帶有擴展接口，工業標準安裝方式，外置2.4G天線 | 只 | 5 |
2 | 溫度、濕度傳感器模塊 | (1)溫度傳感器
量程：-40～123°C
精度：±0.5℃
(2)濕度傳感器
量程：0～100 %RH
精度：±4.5%RH
(3)采用塑料殼體，具有LED電源指示燈，工業標準安裝方式 | 只 | 1 |
3 | 光照度傳感器模塊 | 測量范圍：0~10000lux
分辨率：1 lux
I2C總線協議
模擬增益和數字輸出時間可編程控制
1.25mm×1.75mm超小封裝，功耗≤0.75mW
自動抑制50Hz/60Hz光照波動
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式 | 只 | 1 |
4 | CO2傳感器模塊 | 紅外CO2傳感器
量程：0~5000ppm
精度：±1%
內置溫度傳感器，可進行溫度補償
支持?jǐn)?shù)字量、模擬量輸出
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式 | 只 | 1 |
5 | PM2.5傳感器模塊 | 檢測范圍：≥0.03μm
顆粒物測量范圍：0～500ug/m3
相對誤差：≦±10%
輸出方式：RS232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
大氣壓力：80kPa～100kPa
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式 | 只 | 1 |
6 | 風扇及燈光控制模塊 | 風扇
規格：9cm×9cm
電壓：DC12V
燈光
LED射燈
電壓：DC24V
兩路繼電器輸出，帶光耦隔離
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式 | 套 | 1 |
7 | 平板電腦（Android） | 屏幕尺寸：≥7英寸
屏幕分辨率：1024x600
多點電容觸摸屏
操作系統：Android 4.4以上
存儲容量：8GB以上
處理器：其他
核心數量：四核
處理器速度：1.3GHz
系統內存：1GB
擴展支持：Micro SD
可擴展容量：32GB | 套 | 1 |
8 | 網絡設備 | 符合IEEE802.11g標準
協議：802.11n
速率：150M
內置4個交換端口
支持對系統、DHCP服務器、虛擬服務器、DMZ主機、防火墻、上網權限、靜態路由表、UPnP等進行管理 | 套 | 1 |
9 | 建筑環境監控軟件 | 1.軟件采用賬戶密碼登錄方式，用戶可在線注冊登陸。
2.軟件數據監控界面包括：監測名稱、監測實時數據、數據等級判斷（優、良、輕度污染、中度污染、重度污染、嚴重污染）
3.軟件后臺管理界面包括：數據記錄、報警記錄、位置設置、位置信息等部分。
4. 數據記錄包括：監測點傳感器名稱、監測點傳感器數據、數據更新時間、歷史數據等功能。
5.報警記錄包括：報警傳感器名稱、傳感器數據、報警時間。
6.支持手機、平板等多種移動終端在線實時查看數據。 | 套 | 1 |
3.工具及配件 |
序號 | 名稱 | 內容 |
|
|
1 | 工具 | 包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> |
|
|
2 | 耗材配件 | 包含PVC線槽、BNC視頻接頭、SYV75-3視頻線、RVV2*0.5電源線等。 |
|
|
