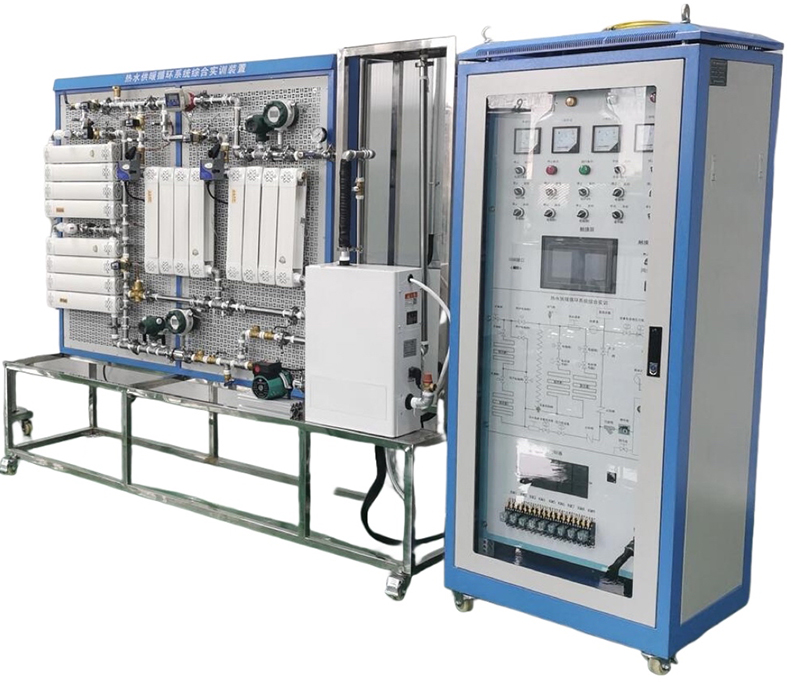

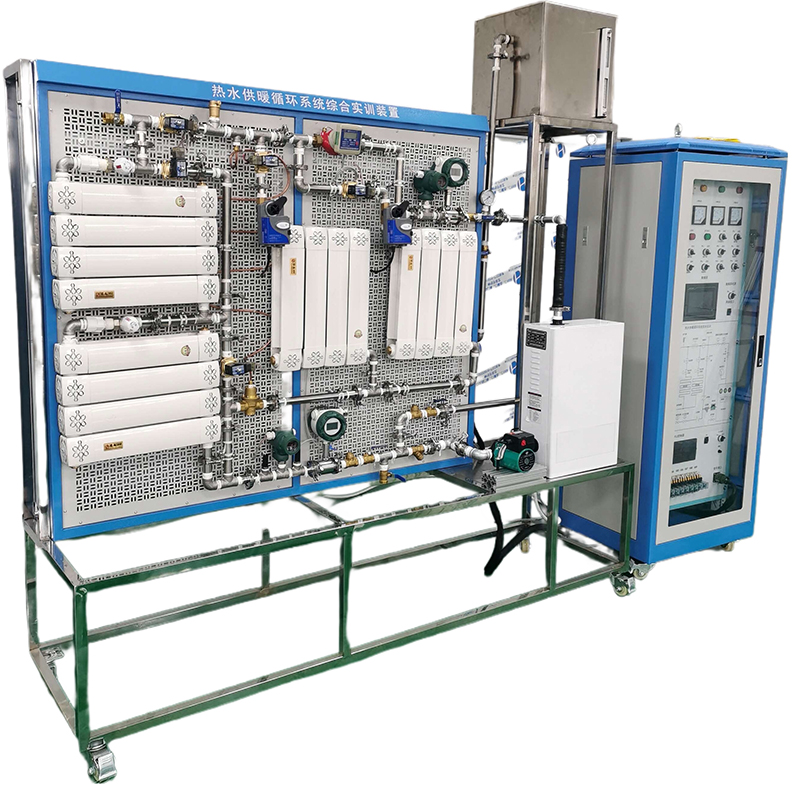

SBLNXT-03A熱水供暖循環系統綜合實訓裝置

一、產品概述

"熱水供暖循環系統綜合實訓裝置" 以智能儀表為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學校空調工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜10kVA

4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。

三、系統配置

1.實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。

2.熱水供暖系統

系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

主要設備的技術參數如下：

(1)電熱水鍋爐

額定功率：9kW

供熱面積：108m2

供熱量：7740kcal/h

(2)膨脹水箱采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）

(3)小型熱水泵

額定功率：95W

額定揚程：6m

額定流量：1.08m3/h

3.控制柜鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

四、實訓項目

1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式

2.熱水供暖系統的安裝與調試

3.熱水供暖用戶熱計量

4.熱力工況調節

5.組態軟件的應用
