SBPLC-01APLC可編程控制器實驗裝置

一、概述

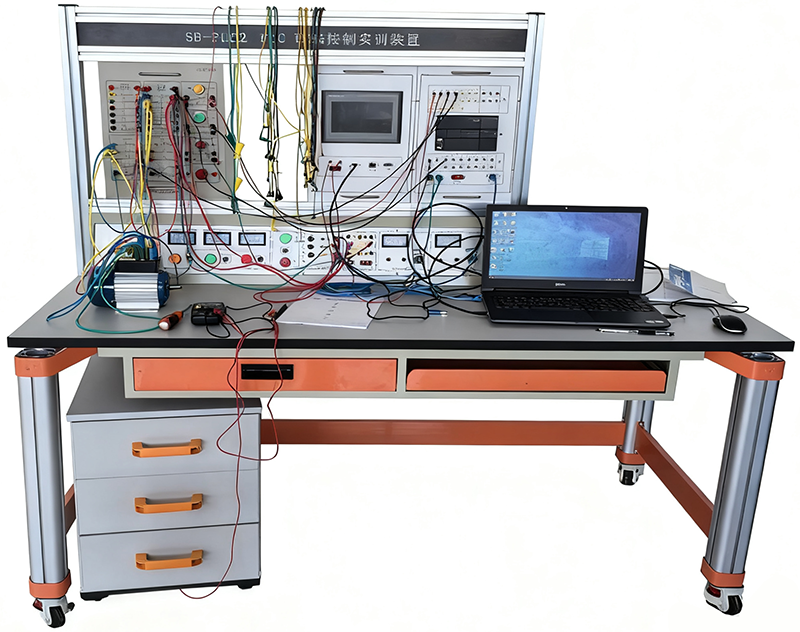

PLC可編程控制器實驗裝置主要用于PLC（可編程邏輯控制器）相關的教學與實訓。PLC可編程控制器實驗平臺主要在職業院校、培訓機構的電氣自動化、機電一體化等專業中，幫助學生掌握PLC的工作原理、編程方法以及實際控制電路的搭建與調試技能，例如可用于實現電機正反轉、燈光控制、時序控制等多種實訓項目。

二、系統構成

1、PLC可編程控制器實驗臺（演示屏與控制箱構成）

2、PLC可編程控制器實驗演示裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、電腦或手持編程器（用戶自備或代購）

三、PLC可編程控制器實驗臺控制箱技術指標

1、電源

1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示。

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源

F組:單相市電輸出，供用戶自備儀器使用。

四、PLC可編程控制器主機掛箱功能、特點

◆PLC主機：輸入：18點  輸出12點

◆型號：西門子 S7-200SMART PLC

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

1）功能包括

◆ 交流電源輸入?yún)^(qū)

◆ PLC主機 、編程電纜

◆ LED發光管、指示燈

◆ 輸出負載指示

◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管 、蜂鳴器

◆ 直流穩壓電源5V1A，24V2A

◆ PLC輸入 、輸出端口

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）PLC主機一般采用德國原裝的西門子系列主機。如用戶要求時也可配備其他型號主機。

4）實驗臺本身帶有24V2A的電源?？梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。

五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

六、PLC可編程控制器實驗演示掛箱

PLC可編程控制器實驗裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由繼電器、接觸器、PLC、觸摸屏、溫度傳感器、溫度變送器、加熱器、壓力傳感器、壓力變送器等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。

演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：

PLC掛箱：配置西門子SMART SR30主機，18路數字量輸入，12路數字量輸出，配置一個RS485通訊接口，配置一個以太網接口，配置模擬量輸入輸出模塊EM AM03模擬量2通道輸輸入1通道輸出

觸摸屏模塊：配置TPC7012EI  7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；系統存儲：128M。接口：1×RS232，1×RS485，2×USB，接線端子全部引出

七、實驗項目

（一）PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．觸摸屏基本畫面組態

8.觸摸屏常用元件組態

9.觸摸屏與PLC通訊

10.三相異步電機星三角PLC控制

11.三相異步電機正反轉PLC控制

12.三相異步電機點動PLC控制

13.三相異步電機連續PLC控制

14.PLC模擬量的處理

15.PLC溫度PID控制

16.PLC壓力數據處理

八、PLC綜合實驗裝置配置清單
