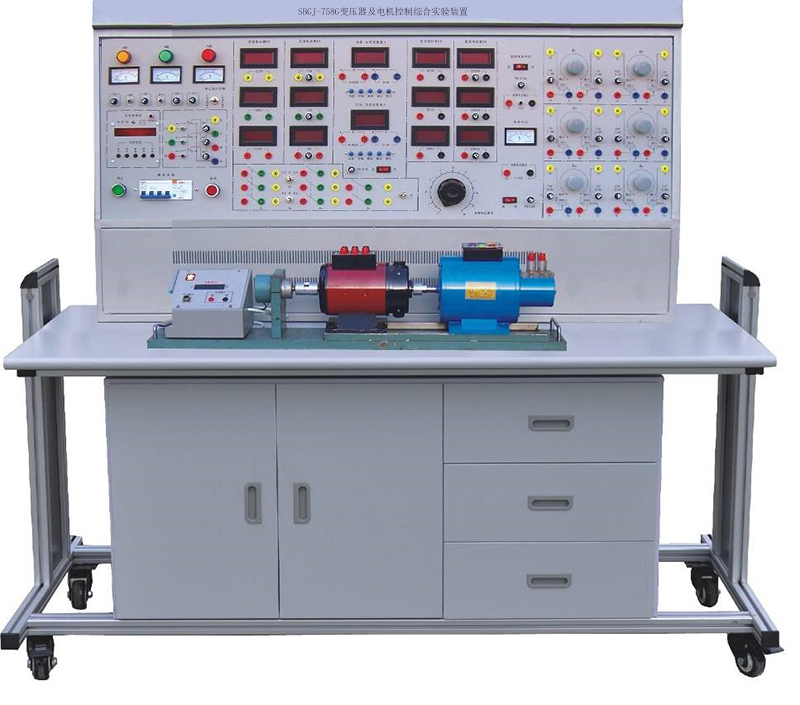

SBGJ-758G變壓器及電機控制綜合實驗裝置

變壓器及電機控制綜合實驗裝置、機及變壓器綜合實驗臺、變壓器、電機控制綜合實驗裝置、電機電氣控制技術實訓設備、采用理實一體化，培養電氣原理分析能力；教學中使用實驗、仿真技術，直觀性教學；課程選擇常見的工業應用典型項目相結合。熟悉變壓器與交、直流電機的基本結構和工作原理；理解交、直流電動機在電氣控制系統中的應用。掌握常用機床電氣控制線路的工作原理，具備常用機床控制線路的故障分析能力；熟悉步進、伺服等特種電機在電氣控制系統中的應用。

電機及變壓器綜合實驗臺、變壓器、電機控制綜合實驗裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

一、產品特點

1、綜合性強：即能完成"電機拖動"實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。

2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。

3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。

4、用"校正直流測功機"測原動機輸出功率，完全克服了以往"渦流測功機"死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。

5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。

6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。

二、技術性能

1、輸入電源：三相四線380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜1.5KVA

4、重 量：300Kg

5、外形尺寸：1600×750×1300（mm）

三、實驗項目：

（一）直流電機實驗

1、認識實驗

2、直流發電機

3、直流并勵電動機

4、直流電動機啟動：串電阻啟動、降壓啟動

5、直流電動機改變轉向的方法

6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓

（二）單相變壓器實驗

1、單相變壓器變比K

2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。

3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。

4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。

（三）三相變壓器實驗

1、三相變壓器繞組極性的測定

2、三相變壓器聯結組別的測定

（四）異步電動機實驗

1、三相繞線式異步電動機定子電阻的測試

2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線

3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線

4、三相異步電動機參數的求取

5、三相異步電動機在各種運行狀態下的機械特性

（五）三相同步電動機實驗

（六）三相線繞式異步電動機實驗

（七）電力拖動控制實驗項目

1．閘刀開關正轉控制線路

2．接觸器點動正轉控制線路

3．具有自鎖的正轉控制線路

4．具有過找保護的正轉控制線路

5．倒順開關控制正反轉控制線路

6．接觸器聯鎖的正反轉控制線路

7．按鈕聯鎖的正反轉控制線路

8．按鈕接觸器復合聯鎖控制線路

9．自動往返行程控制線路

10．接觸器控制串聯電阻降壓起動線路

11．時間繼電器控制串聯電阻降壓控制線路

12．手動Y/△降壓起動

13．接觸器控制Y/△降壓起動

14．時間繼電器控制Y/△降壓起動

15．QX3-13型Y/△自動起動控制線路

16．半波整流能耗制動控制線路

17．全波整流能耗制動控制線路

18．C620車床電氣控制線路

19．手動降壓起動

20．單相運行反接制動控制線路

21．電動葫蘆電氣控制線路

22．C6163車床電氣控制線路

23．控制電路聯鎖控制線路

24．主電路聯鎖控制線路

25.C6140普通車床電氣控制線路

26.C650-2普通車床電氣控制線路

27.M7120平面磨床電氣控制線路

28.M7130K平面磨床電氣控制線路

29.M1432A萬能外圓磨床電氣控制線路

30.X62W型萬能銑床電氣控制線路

31.Z3050搖臂鉆床電氣控制線路

32.Z3040B搖臂鉆床電氣控制線路

33.Z35搖臂鉆床電氣控制線路

34.T68臥式鏜床電氣控制線路

35．雙速電機手動變速器控制線路

36．雙速電機時間繼電器控制強路

37．同步電動機的能耗制動控制線路

38．.三相線繞式異步電動機手動控制線路

39。三相線繞式異步電動機自動起動控制線路

四、裝置的基本配備

（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）

1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。

2、勵磁電源：直流220V/0.5A，具有短路保護

3、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

4、連續可調交流電源：0-240V連續可調，具有短路保護

5、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

6、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。

7、測量儀表

（1）直流數顯電流表三只：量程2000mA，0.5級

（2）直流數顯電壓表三只：量程300V，0.5級

（3）交流數顯電流表三只：量程3A，0.5級

（4）交流數顯電壓表三只：量程500V，0.5級

（5）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

8、三相轉換開關二組，單相轉換開關一組

9、三相可調電阻器（三組90Ω×2/1.3A）

10、三相可調電阻器（三組900Ω×2/0.41A）

（二）器材配備

1、單相變壓器三只，原邊220V/0.35A，副邊55V/1.4A

2、直流并（他）勵電動機 1臺

3、復勵直流電動機 1臺

4、校正直流測功機 1臺

5、三相同步電動機 1臺

6、繞線式交流異步電動機 1臺

7、三相異步電動機 1臺

8、三相雙速異步電動機 1臺

9、電氣控制實驗模塊：

SB-01　繼電控制實驗箱一；

SB-02　繼電控制實驗箱二；

SB-03　繼電控制實驗箱三；

SB-04　繼電控制實驗箱四；

SB-05　繼電控制實驗箱五；

SB-06　繼電控制實驗箱六；

SB-07　繼電控制實驗箱七；

SB-08　繼電控制實驗箱八；

10、不銹鋼電機導軌：光碼盤測速系統及數顯轉速表，不銹鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。

11、燈箱負載

12、安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。

（三）實驗桌

實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

五、電機與變壓器綜合實驗設備配置清單
