SBNJ-2.8T拖拉機共軌實物解剖發動機實訓臺

一、產品簡介

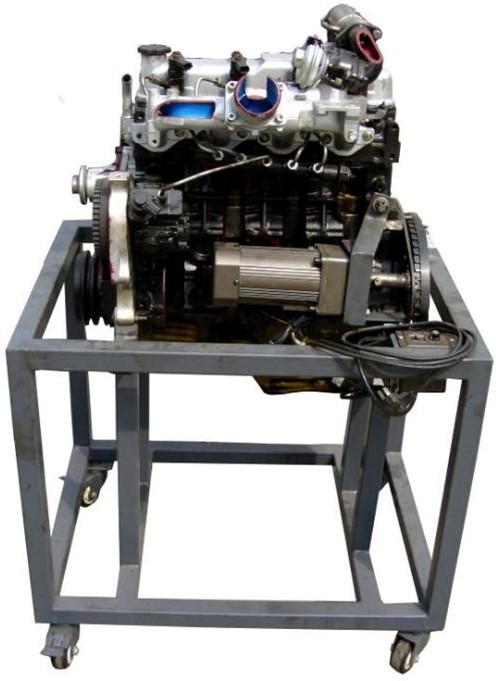

拖拉機共軌實物解剖發動機實訓臺采用翻新拖拉機共軌2.8T發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。

二、功能特點

1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。

2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。

3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。

4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

5.解剖部位：

缸體（活塞與曲軸運行外可觀察）；

氣門室蓋（凸輪軸運行外可觀察）；

氣缸蓋（進排氣門運行外可觀察）；

進排氣歧管與濾清器；

發電機與水泵；

正時機構（正時機構運行外可觀察）；

三、技術規格

外形尺寸：800×600×1200mm(長×寬×高)

動力電源：220V±10% 50Hz

單相齒輪減速電機：

額定電壓：AC 220V 50Hz

額定功率：250W

額定轉速：0-15轉/分

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

四、基本配置(每臺)
