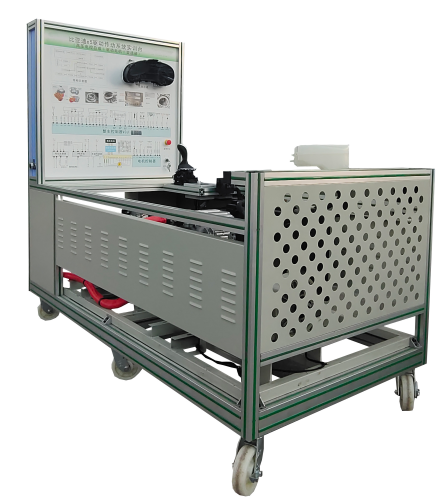

SBXNY-ZC-21純電動汽車動力驅動與控制一體化教學實訓系統
一、產品簡介
純電動汽車動力驅動與控制一體化教學實訓系統選用純電動汽車高壓電控總成和永磁同步電機驅動傳動系統、工況模擬系統真實材料制作的實驗實訓臺架，可完成電力驅動及傳動系統相關的實驗實訓內容。動力高壓電源由動力電池與管理系統實訓臺提供。適合于各類院校對電力驅動及傳動系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.各主要部件安裝在實訓平臺上，保留原車電氣連接方式，斷電后可方便拆裝，訓練拆裝線束與器件，掌握系統零部件拆裝和安全保護要點。
2.動力高壓配電箱與高壓電控總成上蓋采用透明5mm有機玻璃改裝，清晰觀察內部控制元件。
3.高壓電源由動力電池和管理系統實訓臺提供，與動力電池和管理系統實訓臺連體工作，配套連接電纜線，保留原車連接方式。
4.傳動軸輸出端兩側安裝原車制動器(包含電子真空液壓制系統)與磁粉制動器工況模擬系統;模擬車輛負載系統，通過調整兩端負載大小，展示電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等數據變化規律。
5.安裝有真實可運行的電力驅動及傳動系統(包含電機與控制器、變速器、電子真空液壓制動、傳動等系統)，展示電力驅動及傳動系統的結構與原理、動態演示電力驅動及傳動系統工作過程。
6.安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
8.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
9.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
10.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。
11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
12.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
13.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1. 外形尺寸：平臺1850*1300*1400（長*寬*高）,檢測臺1500×700×1700(長×寬×高);
2.面板外形尺寸：1448×940mm（長*寬）;
3.移動腳輪：100*60mm;
4.工作溫度：-40℃～+50℃;
5.高壓動力母線電源：DC604.8V;
6.低壓控制工作電源：DC12V;
7.高壓電控總成：四合一（含電機控制器模塊，車載充電機模塊，DC-DC轉換器模塊，高壓配電模塊）;
8.永磁同步電機：BYD-2217TZB. 最大功率160 k W;
9.變速箱：總傳動比：9.342一級傳動比：3.158 主減速傳動比：2.958;
10.模擬工況負載裝置：磁粉制動器：PBS-50（帶可調張力控制器），額定轉矩：50N.m；
四、實訓（實驗）項目
1.電機及控制器結構與工作原理實訓。
2.高壓電控總成結構與工作原理實訓。
3.檔位控制器結構與工作原理實訓。
4.電子油門踏板結構與工作原理實訓。
5.電機控制器工作過程直流母線電壓和三相交流電壓變化關系。
6.電子油門踏板角位移信號與驅動電機功率之間控制關系。
7.制動能量回收結構與工作原理實訓。
8.電驅動傳動系統 理論和維修實訓。
9.電驅動傳動系統 結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
10.電驅動傳動系統 保養與維護。
11.電機冷卻系統結構與工作原理實訓。
五、基本配置（每臺）
(比亞迪e5 EV450純電動汽車) 高壓電控總成、主控制器總成（電機控制器等）、網關控制器、檔位控制器、剎車踏板總成、電子油門踏板、電機帶傳感器附件總成、電機冷卻系統、變速箱總成、傳動軸總成、前輪左右制動盤總成、DC-DC模塊、磁粉制動器（BS-20（帶可調張力控制器，額定轉矩：20N.m 許用轉速：1500r/min）、制動系統（左右前輪系統及控制附件）、電子真空液壓制動系統、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。
系統設計依據要求:
系統依據《新能源汽車故障檢修與保養教材》標準，采用多媒體課程演示技術研制，以直觀、生動的動畫、視頻等形式對故障檢修和保養工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。
教學任務與內容要求1:
1.車輛無法啟動故障的出現原因：車輛上電啟動工作原理；車輛無法啟動故障現象；原因分析；
2.車輛無法啟動故障的排除方法：車輛無法啟動故障處理流程；注意事項；車輛無法啟動故障檢測方法（整車控制器端ST啟動信號；中央控制保險盒ST保險；點火鑰匙啟動；三合一預充控制電源（#941）使能；預充繼電器控制#1815（J10）；EVCY輸出#8105預充控制24V；預充接觸器是否正常工作；預充接觸器前后端電壓是否正常；檢查動力電池總電壓，檢查預充電阻，50歐姆；三合一主接觸器控制信號#917；主接接觸器控制繼電器#1813（J11）；主接觸器是否正常工作；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求2:
1.除霜機不工作故障的出現原因：除霜機的工作原理；原因分析；注意事項；
2.除霜機不工作故障的排除方法：除霜機不工作故障處理流程；除霜機不公的故障檢測方法(除霜機高壓輸入端電壓；除霜機高壓保險通斷；除霜機高壓接觸器電壓；除霜機接觸器線圈控制電壓；使能控制保險電壓；除霜使能開個電壓；除霜機溫控開關電壓；除霜機風機端電壓；除霜機保險電壓；除霜風風機開關電壓；除霜風機電機電壓；除霜機加熱器電阻阻值；)
3.故障恢復的判斷標準：修復判定
教學任務與內容要求3:
1.BMS不工作故障的出現原因：BMS主控板工作原理；BMS不工作故障現象；原因分析；
2.BMS不工作故障的排除方法：BMS不工作故障處理流程;BMS不工作故障檢測方法（BMS主控板工作電源；蓄電池電源24V；BMS控制線路及接插件；儀表有無動力電池信息；BMS主控板CAN線電阻，儀表CAN線電阻；BMS主控板工作狀態）；故障修復；
3.故障恢復的判斷標準：修復判定
教學任務與內容要求4:
1.BMS通訊故障的出現原因：電氣工作原理；BMS通訊故障現象；原因分析；注意事項；
2.BMS通訊故障的排除方法：BMS通訊故障處理流程，BMS通訊故障檢查操作（BMS正常工作；BMS工作電源；儀表繼電器；儀表電池保險；BMS通訊線；BMS主控與儀表線束；BMS工作狀態；BMS主控板內部故障；儀表顯示動力電池信息）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求5:
1.無法充電故障的出現原因：電動汽車的充電原理；無法充電故障現象；原因分析；注意事項；
2.無法充電故障的排除方法：無法充電故障處理流程，無法充電故障檢修方法（BMS主控工作電源；充電儀表繼電器；充電機24V；充電常電保險；BMS主控與充電機通訊；BMS通訊線束；故障修復；充電接觸器；充電繼電器；充電接觸器；充電接觸器保險；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求6:
1.電機通訊故障的出現原因：電機通訊工作原理；電機通訊故障現象；原因分析；
2.電機通訊故障的排除方法：電機通訊故障處理流程；注意事項，電機通訊故障檢測方法（電機控制低壓電源輸入端電壓；中央電器盒保險；電機控制器低壓電源插件；電機控制器與整車控制器通訊線路對車體阻值；電機控制端插件與整車控制器插件、線；CANAH、CANAL通訊終端電阻阻值及電壓值；測量整車及電機控制器端CANH、CAHL之間電阻值；CANA1與CANNA2分別對地電壓值約2.3V；電機控制器內部電源、通訊控制電路板；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求7:
1.空調電器故障的出現原因：空調電器的工作原理；空調電器故障現象；原因分析；注意事項；
2.空調電器故障的排除方法：空調電器故障處理流程；空調電器故障處理方法（空調控制器面板端電壓；保險盒空調低壓保險；空調中央保險電器盒；DCDC輸出保險100A；壓縮機控制器控制端電壓；壓縮機控制器電源保險；壓縮機控制器電源繼電器；AC開關的通端；空調壓縮機動力電源；空調高壓保險30A；壓縮機控制器動力輸出電源；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求8:
1.絕緣報警故障的出現原因：電控原理；絕緣報警故障現象；原因分析；注意事項；
2.絕緣報警故障的排除方法：絕緣報警故障處理流程，絕緣報警故障處理方法（動力電池組總正總負絕緣阻值；動力電池箱高壓連接線、插件；單個動力電池包絕緣阻值；三合一控制器絕緣阻值；接觸器輸入回路、控制元件；接觸器輸出回路、控制元件；各負載絕緣阻值（含輸入線路），負載回路、包括電源輸入線；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求9:
1.DC/DC故障的出現原因：DC/DC工作原理；DCDC故障現象；原因分析；注意事項；
2.DC/DC故障的排除方法：DC/DC故障處理流程；DC/DC故障處理方法（DC/DC轉換器高壓輸入端電壓；DC/DC接觸器；DC/DC高壓保險；NTC熱敏電阻；DCDC轉換器低壓控制電源（使能#199）；儀表與前倉線束轉接頭；DC/DC轉換器輸出端電壓；更換三合一；正極低壓保險；正極與低壓蓄電池連接點；）
3.故障恢復的判斷標準：修復判定
系統技術路線要求
在教學設計上，每個單元精心設計了故障的出現原因，排除方法，判定標準等內容，在媒體設計上，以動畫和視頻技術為主，以更好地實現情境性與過程性。以便操作者循序漸進地得到訓練。
本系統做到了認識與實踐相結合，操作與指導相結合的方針，具有很強的職業性、情景性、過程性。
