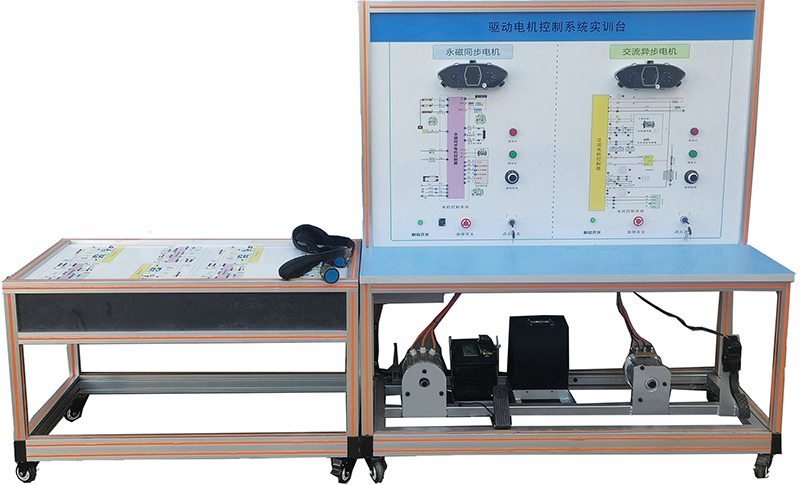

SBXNYC-89驅動電機控制系統實訓臺

一、產品簡介

驅動電機控制系統實訓臺依據驅動電機控制系統組成及控制邏輯進行設計，配備永磁同步電機及交流異步電機的電機和控制系統，集結構認知、數據顯示、部件檢 測、故障設置及排除等功能于一體，培養學生對驅動電機控制系統結構原理認知、部件檢測與故障分析能力。

二、實訓項目

驅動電機控制系統實訓臺能永磁同步電機檢測、交流異步電機檢測、永磁同步電機控制 器檢測、交流異步電機控制器檢測、永磁同步電機負載實驗、交流異 步電機負載實驗、永磁同步電機參數設定、交流異步電機參數設定8個實驗實訓項目。

三、產品組成

驅動電機控制系統實訓臺產品組成包括驅動電機控制系統實訓臺

*1.配套教學資源包

*2.實訓指導書

*3.學習工作頁

*4.其中驅動電機控制系統實訓臺由示教板

*5.4工位實訓臺

*6.連接線束

*7. 組成。

四、產品功能

1.示教板及4工位實訓臺可展示永磁同步電機及控制系統實物部件、交流異步電機及控制系統實物部件。

2.示教板配置緊急開關，在實訓過程中發生緊急情況可隨時切斷電源，保證實訓安全。

3.示教板及4工位實訓臺配置不同顏色的檢測端子，紅色表示供電、黃色表示高壓、黑色表示接地、藍色表示信號。

4.示教板配有二維碼，通過移動端掃描二維碼查看和學習部分配套教學資源。

5.示教板配置負載調節旋鈕，可分別對永磁同步電機、交流異步電機的負載進行調節。

6.示教板配備永磁同步電機和交流異步電機兩大控制系統，可通過電 機模式選擇開關進行切換，展現兩種不同電機控制系統的工作過程。

7.上位機軟件可實時顯示電機的轉速、功率、扭矩、溫度、電流等參 數，還可顯示加速踏板電壓、電池電壓、控制器電壓與電流。

8.4 工位實訓臺配置 4 個檢測面板，可滿足 4 組學生同時實訓，檢測數 據與示教板檢測數據實時同步。

9.使用萬用表、示波器、數字兆歐表等檢測工具，可檢測電機和電機 控制器主要傳感器的電壓、電阻和波形數據。

10.上位機軟件可設置電機的轉速、母線電流等參數。

11.上位機軟件可設置加速踏板電源電路、加速踏板信號電路、檔位傳 感器信號電路、轉速傳感器電源電路、轉速傳感器信號電路、 電機溫 度傳感器信號電路、CAN 通訊電路等故障。

12.上位機軟件可設置 19 個具體故障點，包含加速踏板供電線路斷路、 加速踏板搭鐵線路斷路、加速踏板信號線路斷路、檔位傳感器前進線 路斷路、檔位傳感器后退線路斷路、交流異步電機轉速傳感器供電線 路斷路、交流異步電機轉速傳感器信號 B 線路斷路、交流異步電機轉 速傳感器信號 A 線路斷路、交流異步電機轉速傳感器搭鐵線路斷路、 交流異步電機溫度傳感器信號線路斷路、交流異步電機溫度傳感器搭 鐵線路斷路、交流異步電機控制器 CAN-L 線路斷路、交流異步電機控 制器 CAN-H 線路斷路、永磁同步電機溫度傳感器信號線路斷路、永磁 同步電機溫度傳感器搭鐵線路斷路、永磁同步電機轉速傳感器信號 B 線路斷路、永磁同步電機轉速傳感器信號 A 線路斷路、永磁同步電機 控制器 CAN-L 線路斷路、永磁同步電機控制器 CAN-H 線路斷路。

13.配套實訓指導手冊，包含永磁同步電機檢測、交流異 步電機檢測、永磁同步電機控制器檢測、交流異步電機控制器檢測、 永磁同步電機負載實驗、交流異步電機負載教學項目，指導學生完成實訓。

五、技術參數

1.示教板及 4 工位實訓臺下方都配備高強度移動承載輪，其部分腳輪 帶鎖止功能。

2.示教板與 4 工位實訓臺之間采用專用線束相連，保證信號傳輸?shù)耐?整性及可靠性。

3.示教板尺寸：1200mm(L)*600mm(W)*1640mm(H)；

4.4工位實訓臺尺寸：1200mm(L)*700mm(W)*900mm(H)。
