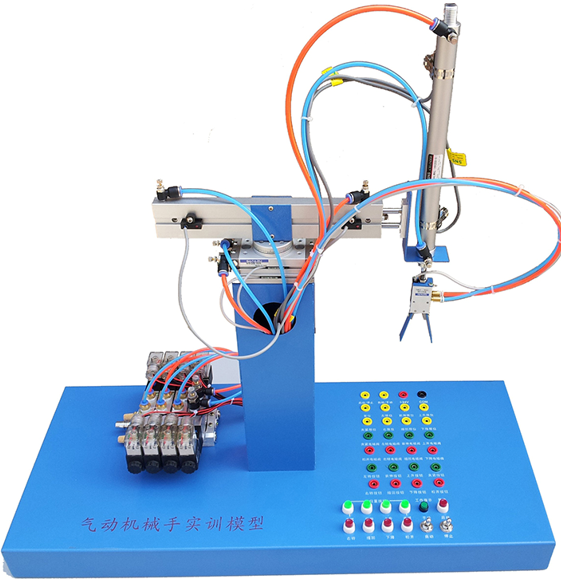

SB-QDMX氣動機械手實訓模型（實物）

氣動機械手實物模型：含回轉氣缸、雙軸氣缸、單軸氣缸、氣爪、電磁閥、調速閥、磁性開關、機械部件等，整個實訓過程既可以通過上位機軟件進行控制和實時監控又可進行手動控制。能開展對氣動機械手的維護、設備操作及控制等技能訓練，適合各院?！犊删幊炭刂破骷夹g(shù)》、《PLC及其應用》等課程的實訓教學

氣動機械手實訓模型是一套完整的氣動機械手搬運裝置，由安裝底板、氣動手指、單桿提升氣缸、雙導桿伸縮氣缸、旋轉擺動氣缸、多種類型磁性傳感器、多種類型電磁閥、空氣過濾器、氣源控制滑閥及接線端子排等組成。

氣動機械手實訓模型主要完成物料的搬運功能，氣動機械手通過前臂下降，氣動手指夾緊物體，手臂縮回，手臂右擺，手臂前伸，前臂下降，手爪松開將物體放到指定位置等動作后，機械手返回原位。將電磁閥及磁性開關等元件的引出線連接到相應的端子接線排上，方便使用。

氣動機械手實訓模型能滿足職業院?？删幊炭刂破?、機電一體化、氣動技術等相關課程的實訓教學。

規格：1100X650X1300mm

控制電源：DC 24V

主控系統：FX1N-24MT 內置數字量I/O（14路數字量輸入/10路輸出），設有控制按鈕，設有急停開關。

采用型材操作平臺、旋轉氣缸及電氣控制等部分組成。
