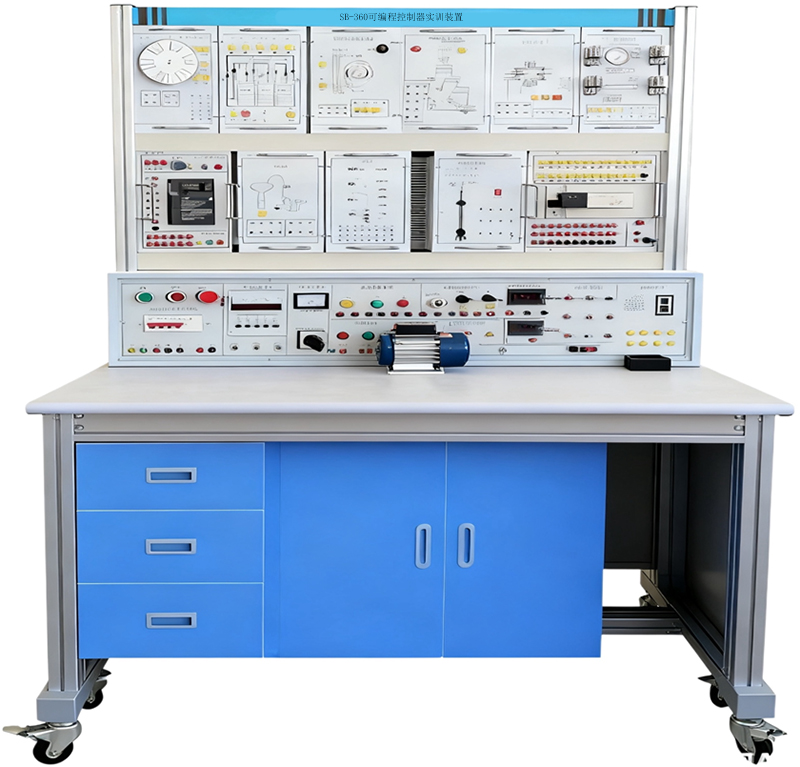

SB-360可編程控制器實訓裝置
一、概述
可編程控制器實訓設備主要承擔自動化專業的實訓與實驗教學任務，旨在通過實際操作和實驗，幫助學生深入理解可編程控制器的原理與應用。實驗課程包括可編程控制器原理與應用、PLC應用實踐等，這些課程為學生構建了從基礎知識到實踐應用的完整學習體系。此外，實驗室還是本科生畢業設計的重要場所，為學生提供了完成綜合性、創新性項目的平臺。
通過這些實驗課程和項目的實施，學生不僅能夠掌握可編程控制器的基本結構、工作原理、指令系統和編程方法，還能夠具備進行PLC控制系統設計、調試和維護的基本應用技能。這對于他們未來的職業發展具有重要意義，也為學科的建設和發展注入了新的活力。
可編程控制器實訓平臺、可編程控制器實驗室以其先進的設備、完善的教學體系和豐富的實踐項目，為電子工程學院自動化專業的學生提供了優質的實踐教學環境。在這里，學生不僅能夠?qū)W到理論知識，更能夠在實際操作中鍛煉自己的技能和能力，為未來的職業發展奠定堅實的基礎。
二、技術參數要求
1.交流電源：三相五線 AC 380 V±10% 50Hz；
2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3.外形尺寸：長×寬×高=1300mm×750mm×1700mm（±50 mm）；
4.整機功耗：≤1.0 kVA；
5.安全保護措施：要求實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。要求采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能要求
要求實訓臺架由實訓屏（含電源控制屏）、實訓桌、實訓儲物柜三大部分組成。
交流電源控制單元：要求三相四線380V交流電源經空氣開關后給裝置供電，裝置設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，及具有急停開關。提供三相四線380V、單相220V電源各一組（安全插座），提供2組三插AC200V插座，由啟停開關控制輸出，并設有保險絲保護。
定時器兼報警記錄儀：定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的過流告警次數。
直流電源、直流電壓/電流表、邏輯電平輸出及指示等：直流電壓：0～±10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～30V、精度0.5級，電流表量程0～30mA、精度0.5級；同時設有邏輯電平輸出（點動、黃綠紅三種顏色開關）、邏輯電平指示（黃綠紅三種顏色指示）、選擇開關、直流24V繼電器、直流電壓輸出：24V/6A、12V/2A各一組（具有保險絲保護）。
三相異步電動機模塊：要求采用的電動機為三相鼠籠式異步電動機，為變頻器調速使用，固定底座。
四、實訓項目要求
設備基本實訓應包含PLC、變頻器的基本操作與編程以及相互之間通訊實訓。
五、實訓項目要求如下：
1.自動送料裝車系統
2.水塔水位自動控制
3.交通燈自控與手控
4.全自動洗衣機
5.電機控制
6.多種液體混合
7.步進電機
8.自控成型機
9.自控軋鋼機
10.郵件分揀機
11.鐵塔之光
12.四層電梯控制
13.電鍍生產線控制
14.變頻器功能參數設置與操作；
15.外部端子點動控制；
16.變頻器控制電機正反轉；
17.多段速度選擇變頻調速；
18.變頻器無級調速；
19.基于外部模擬量（電壓/電流）控制方式的變頻調速；
20.瞬時停電起動控制；
21.PLC、變頻調速控制；
22.PLC控制變頻器外部端子的電機正反轉；
23.PLC控制變頻器外部端子的電機運行時間控制；
24.基于PLC數字量控制方式的多段速；
六、可編程控制器實訓設備配置要求
序號 | 名稱 | 主要技術指標 | 數量 | 單位 |
1 | 實訓桌臺 | 1300mm×750mm×1700mm（±50 mm）； | 1 | 套 |
2 | 電源控制屏 | 電源供電和通電指示； 控制單元； 定時器兼報警記錄儀指示燈； 選擇開關和蜂鳴器及繼電器單元； 電壓表量程不低于0～30V、精度0.5級； 電流表量程不低于0～30mA、精度0.5級； 直流電源單元：不低于0～±10V可調輸出； 直流電流：不低于4～20mA可調輸出； | 1 | 套 |
3 | 電腦推車 | 要求尺寸≥580*450*960mm,全陽極氧化工業鋁型材組合而成，安裝孔位裝有鋁合金專用塑料保護蓋。桌面應采用表面平整、有較高抗彎強度和沖擊強度的密度纖維板制作而成，桌面下方粗裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，不用時鍵盤托板可以折疊收回，方便放置。要求電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有鏤空麻灰雙色粉鐵質擋板不會因?yàn)椴恍⌒脑斐娠@示器摔落。 | 1 | 臺 |
4 | PLC主機 | PLC模塊：可編程控制器1工作儲存器≥100kb，裝載儲存器≥4MB，IO輸入輸出≥14點輸入/10點輸出，模擬量輸出≥2路； 可編程控制器2尺寸 W x H x D（mm）≥70 x 100 x 75，重量≥350 g，數字量輸入點數≥16，數字量輸出點數≥16，功耗≤10 W。 模塊材料要求：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印。尺寸：298mm×285mm×110mm（±5%）。 | 1 | 套 |
5 | ▲變頻器模塊 | 變頻器模塊：要求與PLC能無縫銜接，不低于0.75KW。 模塊材料要求：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印。尺寸：298mm×285mm×110mm（±5%）。 | 1 | 套 |
6 | 三相異步電動機 | 參數要求：三相≥380V/180W；轉速：≥1400r/min。 | 1 | 套 |
7 | 通訊電纜 | 長≥2000mm；作為仿真接口模塊與計算機之間的通訊。 | 1 | 根 |
8 | 國標電源線 | 3腳標準插頭國標電源線。 | 2 | 根 |
9 | 安全插拔線 | 不少于60條1包。 | 1 | 套 |
10 | 編程軟件 | PLC編程軟件根據PLC品牌定。 | 1 | 套 |
11 | 仿真實訓模塊 | 至少包含仿真系統芯板，9針串口，船型開關，國標電源插座1只，安全插口66只。 | 1 | 套 |
12 | PLC仿真培訓軟件 | 方便學生進行PLC的相關學習。 | 1 | 套 |
13 | 電機控制 | 至少包含鈕子開關、指示燈、安全插座等。 | 1 | 套 |
14 | 步進電機 | 至少包含琴鍵開、鈕子開關、點動按鈕、4相直流電動機、轉盤等。 | 1 | 套 |
15 | 鐵塔之光 | 至少包含七段數碼管、指示燈、安全插座等。 | 1 | 套 |
16 | 郵件分揀機 | 至少包含鈕子開關、指示燈、安全插座等。 | 1 | 套 |
17 | 自控成型機 | 至少包含鈕子開關、指示燈、安全插座等。 | 1 | 套 |
18 | 自動軋鋼機 | 至少包含鈕子開關、指示燈、安全插座等。 | 1 | 套 |
19 | 多種液體混合 | 至少包含鈕子開關、指示燈、安全插座等。 | 1 | 套 |
20 | 全自動洗衣機 | 至少包含點動按鈕綠色、紅色停止點動按鈕、指示燈、安全插座等。 | 1 | 套 |
21 | 電鍍生產線控制 | 至少包含直流電動機、滾珠絲杠、軸承、轉盤、軸承支架、皮帶輪、琴鍵開關、點動按鈕等。 | 1 | 套 |
22 | 交通燈自控與手控 | 至少包含鈕子開關紅、綠、黃指示燈等。 | 1 | 套 |
23 | 水塔水位自動控制 | 至少包含鈕子開關、指示燈等。 | 1 | 套 |
24 | 自動送料裝車系統 | 至少包含鈕子開關、指示燈等。 | 1 | 套 |
25 | 四層電梯控制 | 至少包含直流電動機、滾珠絲杠、軸承、工件、軸承支架、電機支架、七段數碼管、點動按鈕、指示燈燈、限位裝置等。 | 1 | 套 |
26 | 實訓指導書 | 配套可編程控制器實訓指導書 | 1 | 套 |
27 | 編程設備 | 不低于I5，≥16G，≥512G固態，顯示器 ≥ 23.8寸 | 1 | 套 |
