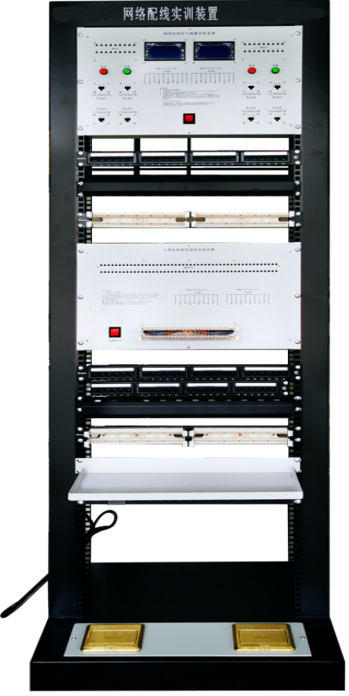

SBLYX-01A網絡配線實訓裝置

一、產品概述

網絡配線實訓裝置主要功能有：網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。

二、產品型號和技術規格：

三、產品特點：

實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。

故障模擬功能。例如：跨接、反接、短路、斷路。

落地安裝，立式操作，穩定實用，節約空間。

具有5000次以上壓接線端接實訓功能。

立柱具有布線穿管和安裝網絡插座實訓功能。

四、實訓功能：

1、網絡配線和端接實訓

每次端接有對應的指示燈 直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。

2、網絡跳線制作和測試實訓

同時測量4根網絡跳線，能 夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。

3、測試鏈路端接和實訓

實驗儀與網絡配線架、通 信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。

每組鏈路有3根跳線，端接 6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。

要求鏈路端接正確，每段 跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。

4、永久鏈路端接和實訓。

實驗儀與網絡配線架、通 信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。

每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。

要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。

5、進行布線穿管和安裝網絡插座實訓功能。

6、網絡鏈路測試平臺功能。

7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。
