SBZLRX-11A變頻空調電氣實訓智能考核裝置

一、概 述

變頻空調電氣實訓智能考核裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

變頻空調電氣實訓智能考核實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。

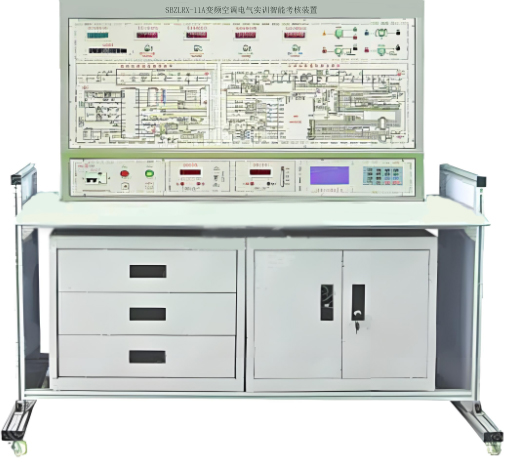

圖片僅供參考，以實物為準

二、變頻空調電氣實訓智能考核裝置特點

1、裝置直觀展示了變頻空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調系統的實時工作狀態一目了然；面板印有變頻空調電氣控制系統原理圖，并設有相應測試點

2、裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

3、設有電流型漏電保護裝置，安全符合國家標準

三、技術參數

1、輸入電源：單相三線～220V±10% 50Hz

2、裝置容量：＜1kVA

3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海撥＜4000m

4、安裝尺寸：長×寬×高120×60×150cm

四、裝置的基本裝備

1、實訓臺 鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置工具及資料等。

2、變頻空調電氣系統1套 包括熱泵型變頻分體空調所必需的一些部件，如室內機控制主板、室外機控制主板、PWM驅動電路等。

3、可在線查詢實時變頻電壓.

4、可在線查詢實時變頻頻率電顯示，手動可調節變頻頻率，

可在線查詢排氣溫度，吸氣溫度，環境溫度，實時傳感器的工作溫，讓學生了解壓壓縮機的保護，工作區間溫度線性。

5、手動故障模擬溫度變化。

五. 智能考核系統：

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

1)、控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。

2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

5)可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。

7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。

六、變頻空調電氣實訓智能考核配置清單

七、實訓項目

1.了解變頻空調控制部分結構及原理

2.了解變頻空調各模塊在整個控制部分中的作用

3.掌握變頻空調電氣控制線路原理

4.變頻空調電器元件的測量及系統運行

5.變頻空調的故障與分析

6.紅外接收管壞

7.室內環境溫度傳感器開路

8.室內盤管溫度傳感器開路

9.室內風機轉速傳感器開路

10步進電機壞

11.室內風機壞

12.變壓器T1壞，無輸出

13.室內機7805壞，無輸出

14.繼電器RY1線圈開路

15.U1芯片壞

16.蜂鳴器壞

17.室外風機壞

18.四通閥線圈壞

19.室外環境溫度傳感器壞

20.室外盤管溫度傳感器壞

21.整流橋壞

22.壓縮機電機壞

23.變壓器T2壞，無+15V輸出

24.變壓器T2壞，無+12V輸出

25.室外機7805壞，無輸出

26.控制風機繼電器RY03壞

27.控制四通閥繼電器RY04壞

27.IC03芯片壞

28.室內機室外機通訊線斷
