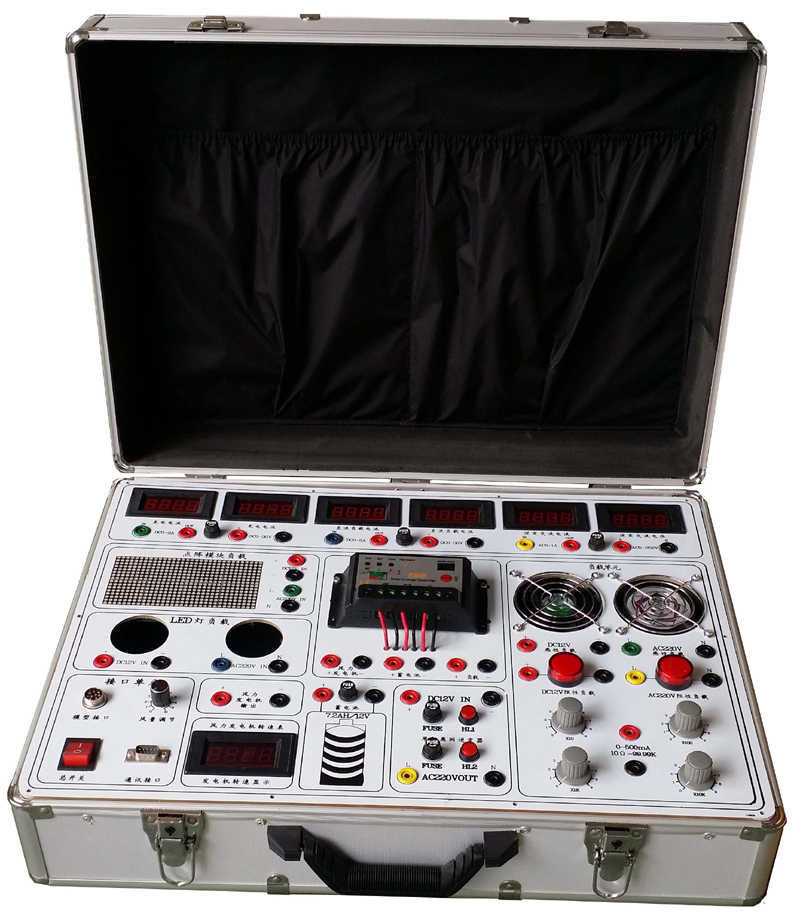

SB-FD39風力發電機特性實驗箱

一、概述

風力發電機特性實驗箱是一個風力發電實訓系統，通過它可以為垂直軸風力發電機、可調風源、風力發電控制器和單相離網逆變器、交直流負載單元提供一個實用的教學、試驗、演示平臺。

(1) 風力發電機可移動距風源位置

(2) 控制面板為環氧樹脂面板制作

(3) 移動滑軌為標準工業型材

二、技術參數

1、風力發電機可測轉速：0-500轉/分

2、模擬風源：320W單相離心風機

3、垂直軸風力發電機：10W

4、100W正弦波逆變器；可對交流220V不同負載進行試驗；

5、控制器：12V/24V自動切換。設有電池板檢測指示燈，蓄電池容量指示燈，負載指示燈，可對各部件進行實時檢測

6、蓄電池：電壓：12V；容量：7.2Ah

7、負載單元：A、DC12V感性、阻性負載B、AC220V感性、阻性負載C、可變電阻箱；（10Ω-99.99K）

8、16*32LED漢字點陣模塊:DC12V或AC220V供電(可提供套件供學生焊接實訓)

9、LED燈負載:DC12V,AC220V

三、可完成實驗內容

實驗一風力發電機特性實驗系列

1-1、風力發電機開路電壓、短路電流測試

1-2、風力發電機I-V特性測試實驗

1-3、風力發電機最大輸出功率計算實驗

1-4、風力發電機填充因子計算實驗

1-5、風力發電機轉換效率測量實驗

1-6、開路電壓、短路電流與相對光強函數關系

1-7、風力發電機P-V特性測試實驗

1-8、風力發電機暗伏安特性測試實驗

1-9、風力發電機組件輸出特性測試實驗

1-10、串聯、并聯電阻對填充因子影響測試

1-11、風力發電機光譜特性測試實驗

1-12、負載特性測試實驗

實驗二風力發電機蓄電池控制器實驗系列

2-1、風力發電機蓄電池充電控制實驗

2-2、控制器充、放電保護實驗

2-3風力發電機充、放電電壓、電流測試

2-4、風力發電機電量估測實驗

2-5、控制器通用開、關輸出模式實驗

2-6、控制器純光控開、關輸出模式

2-7、控制器光控-時控輸出模式實驗

2-8、控制器調試輸出模式實驗

2-9、控制器負載過載、短路保護演示

實驗三風力發電機逆變器實驗系列

3-1、逆變器的工作原理分析實驗

3-2、逆變器輸出電壓、電流測試實驗

3-3、逆變器輸出功率計算實驗

3-4、逆變器過載保護演示實驗

3-5、逆變器輸入電壓防反接演示實驗

3-6、逆變器輸入電壓范圍測試實驗

3-7、逆變器轉換效率計算實驗

3-8、逆變器不同負載的電流電壓測試

3-9、逆變器不同負載的功率估算實驗
