SBDGY-202B電子學綜合實驗臺
一、產品概述：

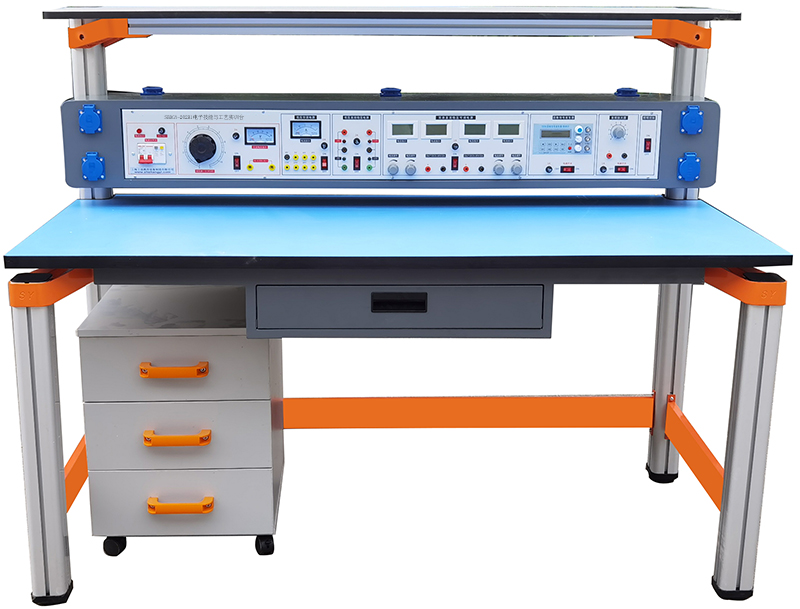

電子學綜合實驗臺用于電子學相關的實驗教學，為學生或實驗人員提供搭建電路、測量電參數、進行電子元件與電路特性研究的平臺，常見于理工科院校的電子實驗室。電子學綜合實驗裝置主要由實驗臺臺面、集成化的電子實驗控制裝置（包含各類儀表、開關、旋鈕、顯示屏等）、帶抽屜的儲物柜以及金屬支架結構組成。
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：單個實訓臺尺寸為1.5m×0.7m×1.15m。
三、產品結構：
裝置由儀器架、主機箱、實驗桌、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：
儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）主機箱：
1、電源及參數
1）輸入電源、單相三線輸入
2）電源輸出：有保險絲和漏電保護開關二級保護功能。
A組：一臺0.5KVA單相0～250V輸出。
B組：低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
C組：直流電源電壓分別為±12V、±5V
D組：直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
2、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
3、單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
4、音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
5、主機箱背面裝有多組交流220V儀器儀表工作電源插座，主機箱置于儀器架下部，儀器儀表安全電用方便。主機箱控制冷面板上裝有LED燈控制開關。
（三）實驗桌結構：
實驗桌規格為1500mm（長）*700mm（寬）*1150mm（高），設有一個抽屜。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱儀器架組成一個完整的實訓屏。
（四）儲存柜1個：
配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（五）學生凳2張：
1、凳腿采用30×30×1.2mm 的方管；
2、拉管采用 30×30×1.2mm 的方管；
3、凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4、防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
（六）實訓線路板(1套／臺)
1、電子報警器的焊接與調試
2、電子門鈴電路的焊接與調試
3、光控電路的焊接與調試
4、光控電路開關的焊接與調試
5、航標燈的焊接與調試
6、家用臺燈調光電路的焊接與調試
7、排風扇自動啟閉電路的焊接與調試
8、閃光燈的焊接與調試
9、溫控電路的焊接與調試
10、音樂門鈴電路的焊接與調試
11、六管超外差式調頻收音機的焊接與調試
12、LED數字電子鐘的焊接與調試
13、多路搶答器等實訓線路板的焊接與調試
（七）實訓工具套件(1套／臺)
配備常用的放大鏡臺燈1套、UT33B+數字式萬用表1只、剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、恒溫電烙鐵及烙鐵架1套、焊錫絲1圈、吸錫器1把。
