SBJC-6A機床電氣控制線路排故實訓平臺

一、產品概述

機床電氣控制線路排故實訓平臺滿足《機床電氣控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求。適用于教學實訓、實操考核、電工職業等級技能鑒定等。滿足鏜床、萬能銑床、搖臂鉆床、平面磨床、普通車床的電氣控制線路故障分析與排故考核。

機床電氣控制線路排故實訓裝置采用立式結構，可靈活開展單面雙面實訓。每種機床掛板尺寸一致，相互獨立，可上下更換位置。每種機床配置單獨故障箱，帶鎖，可進行隱藏式設故?？赏瓿刹簧儆?5個故障點設故考核。能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

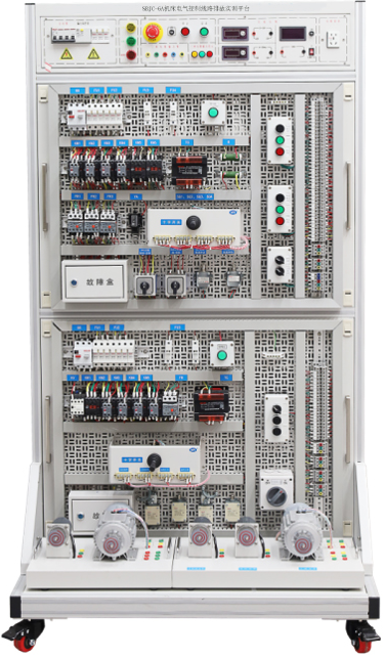

參考圖片

二、產品特點

1.主體工藝：本裝置采用立式雙面結構，具有占地面積小，直觀性強，外形美觀等特點。

2.直觀便捷：機床上每個器件，全部固定在表面，能直觀清晰地認識器件和觀察器件動作。每種機床掛板尺寸一致，相互獨立，可上下更換位置，同時實操考核。

3.設  故：每種機床配置單獨故障箱，帶鎖，可進行隱藏式設故。

4.排  故：可采用世界技能大賽或者一類大賽排故方式，電氣原理圖上標記出故障的位置和類型。也可記錄故障號，由指導教師恢復故障。不建議利用跳線恢復故障。

三、技術性能

1.輸入電源：三相五線AC380V±10% 50Hz

2.裝置容量：≤1.5kVA

3.外形尺寸：1000×1000×1800mm（長×寬×高）；機床掛板每塊尺寸約938×668mm（長×寬）

4.安全保護措施：設備具有接地保護、短路、漏電保護功能。

四、基本配置

1.實訓臺

平臺采用立式雙面結構，尺寸約1000mm×1000mm×1800mm（長×寬×高）。四塊機床掛板尺寸一致可互換位置，每塊尺寸約938×668mm（長×寬），采用卡扣式裝配，可快速拆卸更換。設備具有接地保護、短路、漏電保護功能，安全性符合相關的國標標準。

2.電源屏

設備總電源配置一個4P漏電保護器，下面印有注意事項噴涂標志；配置燈型電壓指示表，監測進線電源；配有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線線電壓380V和相電壓AC220V電源，并配有輸出電源指示燈監視；提供一體化工業標準直流信號0-10V和4-20ma，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節。提供直流電源DC24V，電源帶有數字儀表指示，并配有電源開關單獨控制；配置單相內置五孔插座一個，為其他儀器工具供電用。

3.X62W 萬能銑床電氣控制線路故障分析與排故

五、主要配置清單

4. Z35搖臂鉆床電氣控制線路故障分析與排故

六、主要配置清單

5.電機模塊配置：（滿足2種機床）

配置三種電機，電機引線通過端子和強電插座2種方式引出到底板，實現不同的接線方式。電機配有電機轉盤，底板配有拉絲色把手。

(1)三相鼠籠式異步電動機2只

(2)三相鼠籠式異步電動機（帶速度繼電器）1只

6.導線和配件

（1）專用實訓連接線：配有高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。
