SBNJ-4JB1普通柴油機拆裝運行實訓臺

一、產品簡介

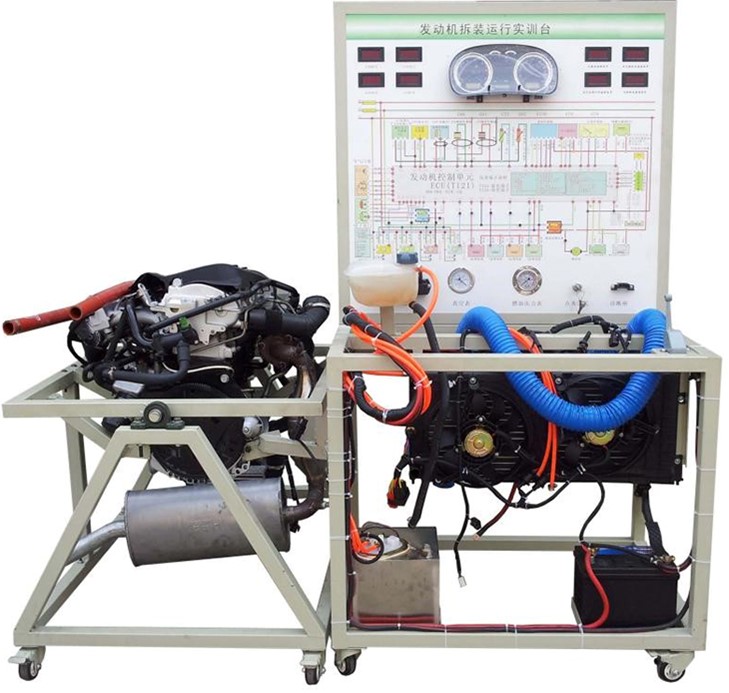

普通柴油機拆裝運行實訓臺采用翻新4JB1柴油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。

二、功能特點

1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理；

2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。

拆裝翻轉臺架由柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、冷卻系統、供油系統、蓄電池等組成；

3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；

運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；

4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；

5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；

實訓臺面板上安裝有農機儀表、可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；

6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。

7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

工作電源：直流12V

燃油標號：依發動機型號

油箱容積：10L

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：120*80mm

移動臺架(帶自鎖腳輪裝置,面板柜與底座)：1000*700*1750mm(長*寬*高）

拆裝翻轉架(帶自鎖腳輪裝置)：約1300×600×800mm(長×寬×高)
