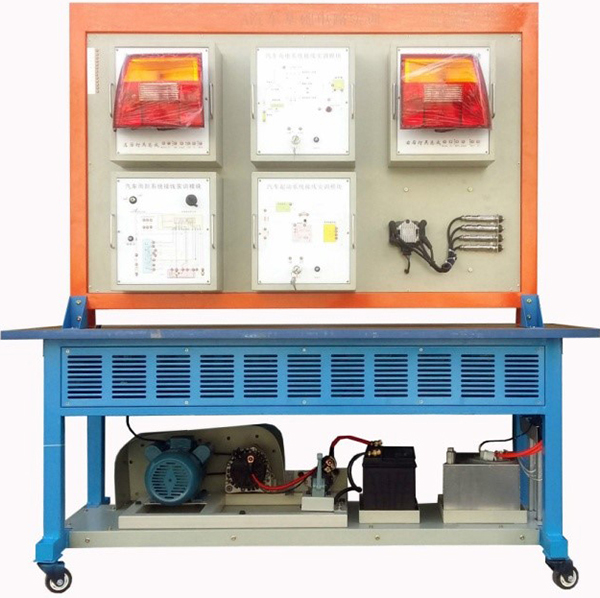

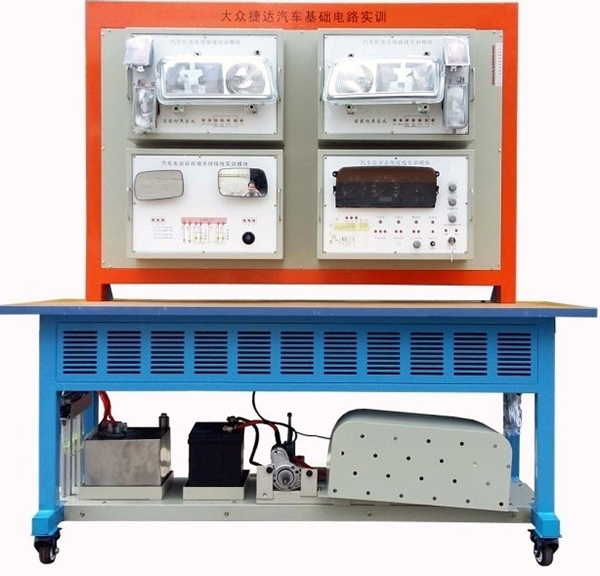

SBQC-LTA電氣構建實訓臺

一、產品簡介

電氣構建實訓臺供汽車專業學生或維修人員學習汽車電路的原理、故障診斷與維修技能，通過實操訓練提升對汽車電氣系統的認知與操作能力。本產品選裝搭配全新大眾捷達  汽車各類型單元模塊板，展示汽車各類型單元模塊系統的結構與原理；設置有直流與交流電流系統，各單元模塊板可靈活拆卸與安裝，適用各類型單元模塊板實訓與考核。

二、結構組成

模塊化雙面原車電器制作的掛件，鋼木結構焊接沖壓等組件、電源開關、+12V與+5V直流電源、各類型信號模擬裝置、可移動鋼木組合臺架等。

原車燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。

主要包含汽車電器八大系統：

1-照明插接模塊、2-舒適電子系統電器插接模塊、3-雨刮器系統電器插接模塊、4-音響系統插接模塊、5-發動機電控系統模塊；6-信號儀表系統電器模塊；7-充電模塊；8-起動模塊。

三、功能特點

1．設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。

2．各單元模塊板可靈活拆卸與安裝，可搭接成全車電器系統、也可安裝獨立的單元模塊板。

3. 各單元模塊板框沖壓成形，框架與模塊板可分離，采用烤漆工藝。

4.每個模塊上有接線檢測端子和電路原理圖，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；

5.獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；

6.每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；

7.系統元器件插接好線后，真實可運行的汽車電器各系統，充分展示汽車電器各系統的組成結構與工作原理。

8.操縱各開關，可真實演示汽車電器各系統的工作過程。

四、外形與顏色

設備外形：1740×650×1600mm(長×寬×高)

設備顏色：紅/藍/白

五、制造工藝

1．實訓模塊板

選配裝各類型單元模塊板，可靈活拆卸與安裝。

2.設備面板柜

2.1鋼性結構焊接

2.2冷板：1.5mm

2.3一次沖壓成形

2.4表面采用亞光灰噴塑工藝，厚度0.3mm.

3.設備底座架

3.1鋼木性結構焊接

3.2內置方管：50*50*2.0mm

3.3表面采用亞光灰噴塑工藝，厚度0.3mm.

4.萬向腳輪

4.1前二只萬向帶鎖止功能腳輪

4.2后二只萬向腳輪

4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

4.4腳輪：100mm×50mm(直徑×寬度)

4.5腳輪支撐：0.5T

六、技術指標

1.工作電源：直流12V；直流5V；

2.工作溫度：-40℃～+50℃

3．交流電源：220V

七、模塊板清單
