SB-55型氣動液壓陳列柜

氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型、液壓實驗室設備是面向礦業工程系的機械設計制造及其自動化、機械電子工程、采礦工程。氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型主要承擔的實驗課程有液壓與氣壓傳動、固定機械等。實驗室可為學生提供課程實驗、課程設計等實踐教學活動。氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型、可讓學生了解典型液壓泵和液壓閥及主要零件的材料、加工裝配工藝和維修保養知識，理解課堂上難以搞懂的某些復雜結構和空間油路問題，加深對液壓元件的感性認識，選用自己設計的液壓回路所需的液壓元件，在液壓實驗臺上組裝該順序動作回路，并驗證該順序動作回路的正確性，促進學生提高動手能力。

一、陳列柜功能

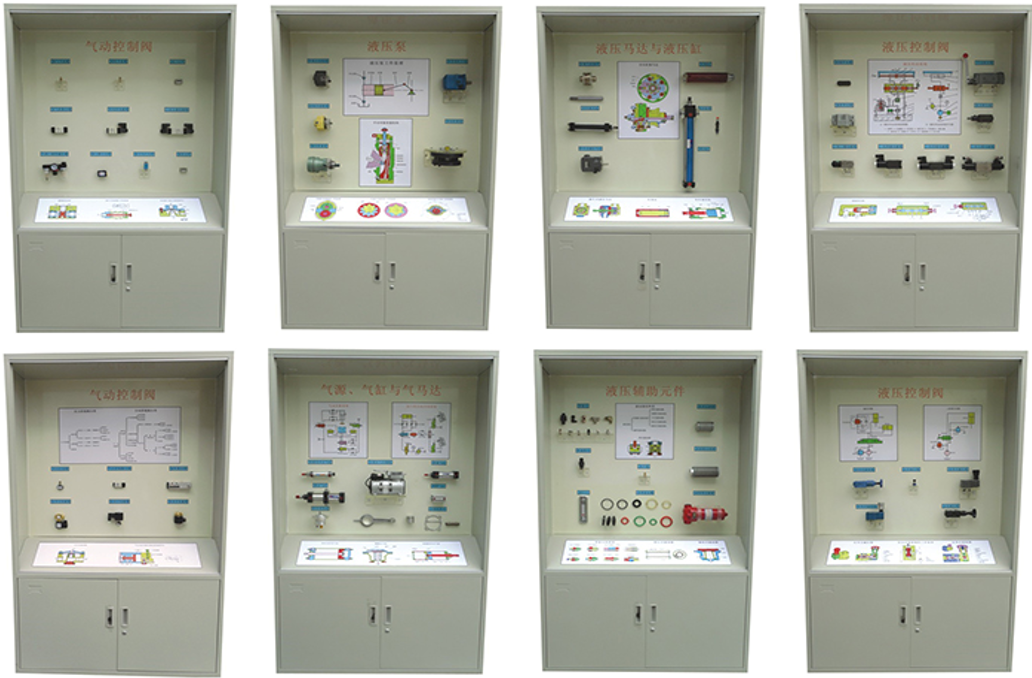

氣動液壓陳列柜采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。

二、陳列內容（陳列柜名稱）

1、液壓泵

2、液壓馬達與液缸

3、液壓控制閥

4、液壓控制閥

5、液壓輔助元件

6、氣缸與氣馬達

7、氣動控制閥（1）

8、氣動控制閥（2）

三、陳列柜性能規格

1、陳列柜中的每個模型都配備文字標牌。

2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。

3、陳列柜中的模型主要由實物和PVC精制。

4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。

5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。

6、輸入電壓：交流220V，功率400W。

7、單個展示柜外形尺寸：1100×450×1800mm

四、各柜內容如下：
