SBZLRX-53J一機兩庫系統綜合實訓裝置

一、概 述

一機兩庫系統綜合實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

一機兩庫系統綜合實訓設備適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

圖片僅供參考，以實物為準

二、一機兩庫系統綜合實訓裝置特點

綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求

直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件

實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作

安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

三、技術性能

輸入電源：三相四線（或三相五線）～380V±10% 50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜7kVA

制冷劑：R22

制冷量：5.3kW

重 量：300kg

外形尺寸（大約）：400cm×200cm×200cm

四、一機兩庫系統實訓裝置的基本配置及功能

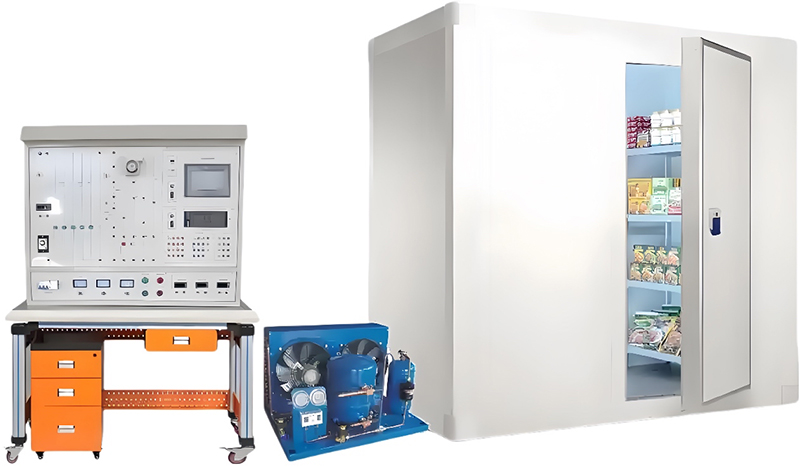

實訓裝置主要由控制屏、實訓桌、風冷制冷機組及拼裝式冷庫等組成

1.電源控制部分

交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值

2.測量儀表

指針式電壓表：0～450V，精度2.5級

真空壓力表：-0.1～1.5MPa

真空壓力表：-0.1～3.5MPa

數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃

3.一機兩庫電氣控制考核板

面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。

4.一機兩庫制冷系統流程板

面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有溫度控制器（測量和控制高溫庫和低溫庫的溫度）、冷庫專用化霜定時器（用于低溫庫）

5.故障設置箱

內設24個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作

6.風冷制冷機組

包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5只手閥等構成。

7.拼裝式冷庫

庫體采用裝配式冷庫，庫體尺寸為192×288×220cm，中間隔開分為兩個庫，高溫庫（0℃以上）和低溫庫（-18℃），設有庫門前后各1扇。內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外面留有出水口。

8.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定

五 主要配置

六、實訓項目

1.一機兩庫系統的認識

2.一機兩庫電氣控制系統的運行實訓

3.一機兩庫制冷系統工況調試及保護技術

4.一機兩庫電氣故障的設置和檢測實訓

5.冷庫的安裝和保溫

6.冷庫的維護

7.管道的焊接
