SBPUT-2高能效比多功能熱泵空調實驗系統

一、概述

高能效比多功能熱泵空調實驗系統面向《工程熱力學》、《傳熱學》、《熱工基礎》及《制冷技術原理》，首次將廢熱水余熱利用引入實驗教學中，并將水路進行自循環，大幅度節約實驗用水，同時也使實驗臺擺放不受外接水限制。實驗臺設計功能豐富，可進行熱力學和傳熱學相關實驗，在以往一種換熱器基礎上，該試驗臺還可以做不同換熱器換熱性能的工程熱力學實驗。在教學測試類實驗的基礎上還可做相關研究性實驗。實驗臺壓縮機可進行變頻控制，電子膨脹閥也可以進行調節。

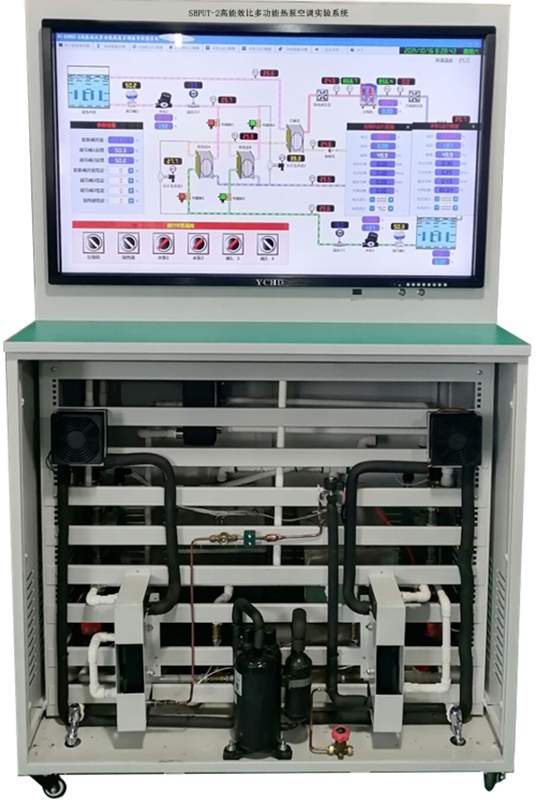

參考圖片

二、功能

蒸汽壓縮循環、壓縮機效率、換熱器流動換熱性能《工程熱力學》、《熱工基礎》、《傳熱學》、《制冷技術原理》

1、 配備屏幕觸屏及控制軟件；49寸

2、 動態系統流程圖顯示；

3、 冷、熱風感受器，五色溫度指示；

4、 配備高精度壓力傳感器，準確度達±0.5%；

5、界面美觀，可生成實驗報表，可USB導出實驗數據。

6、 學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。

7、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數

三、實驗內容

1、高能效比多功能熱泵空調教學實驗

a) 視鏡觀察制冷工質的蒸發、冷凝過程及節流后的二相流型和流動狀態；

b) 實驗測定不同蒸汽壓縮式制熱循環工質狀態的變化及循環全過程的熱力學特性，繪制壓焓圖；

a) 實驗測試不同工況下的變頻壓縮機轉速、功率、制熱量特性曲線；

b) 利用廢熱水熱量下，繪制制熱和制冷循環熱力學狀態，繪制T-S圖。

2、高效換熱器流動換熱教學實驗

a) 進行制熱循環的熱力計算；

b) 利用廢熱水熱量下，制熱循環系統能效比和系統制熱量情況；

c) 實驗測定，板式換熱器換熱性能和流動阻力；

d) 理論聯系實際，加深學生了解制熱循環系統的組成

*e) H不同結構的板式換熱器換熱性能和流動阻力

*f)X型不同結構的板式換熱器換熱性能和流動阻力；

g）通過學習調節制冷劑流量，了解制冷系統的過熱度對制冷制冷系統的的影響

四、制冷/空調系統操作軟件：

是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。

五、主要功能

1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。

2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。

3）周期分析：例如一個和兩個階段的周期比較。

4）系統尺寸：獲得組件的大小與一般的尺寸標準。

5）過冷溫度的設定、過熱度加載選擇計算

6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。

7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。

8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：

9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點

10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖

11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數

12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。

六、技術指標

1、 制冷工質：R22；

2、 蒸發溫度：-10 ℃～+10 ℃；

3)、冷凝溫度：最高不超過60℃，制熱水溫度30 ℃～60 ℃；

*4、變頻壓縮機：功率0~780W，轉速0~880 rpm，頻率30~110 Hz；變頻可一步手動增加和減少

5、制熱量：2700 W

6、制熱系數（能效比）：3-6；

7、 制冷量：2100 W；

8、采用AI進行高精度數據采集，即時檢測實驗臺各測點溫度及壓力、流量等；

9、配備高精度壓力傳感器，準確度達±0.5%；

10、測量水流量精度±0.5%，測量工質流量精度±0.5%；

11、恒溫水箱采用PID控制4-20MA，控溫精度±0.5℃；

12、PT100工質溫度和水側溫度顯示精度0.5℃；

13、可測量不同流速下板式換熱器的水-水流動換熱和壓降性能，換熱性能測試精度3%，壓降性能測試精度±0.5%；

*14、50寸高精度觸摸屏一體機及控制開發軟件，可進行教學演示和實驗?zāi)Ｊ娇刂?，并實時顯示系統溫度、壓力、差壓、流量、功率等數據，計算系統能效比和制熱量等參數。

15、溫度與光顏色對比變化控制，實驗中水溫的變化，可通過光的顏色（5種，紅、黃、綠、紫、藍，不同溫度區域顏色不同）來觀看。

16、 實驗臺外形尺寸：1200mm長*750mm寬*1800mm高；

17、實驗臺重量：160 kg；

*18、制冷變量調節系統：系統的節流采用可變流量制冷冷變量調節系統。制冷劑流量可為手動給定，提高實驗的可操作范圍。手動設定調節功能，可在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節， 改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機系統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸7寸，內存156M,電容式。

1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。

2)上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.

19、流量計2個：輸出4-20MA 流量0-3t 24V±0.5%

20、調節閥流量計2個：輸出4-20MA,輸入4-20MA  流量0-3t  24VV

21、電磁閥2個：輸出4-20MA  24V±0.5%

22、壓力變送器2個：4-20MA,0-3MP 24V±0.5%

23、差壓變送器2個：4-20MA,0-100KP 24V±0.5%

24.、水泵2個：370W/220V流量0-3t±0.5%

*25、板式換熱器：A換熱器（H型（90°）

*26、板式換熱器：B換熱器 X型（120°）
