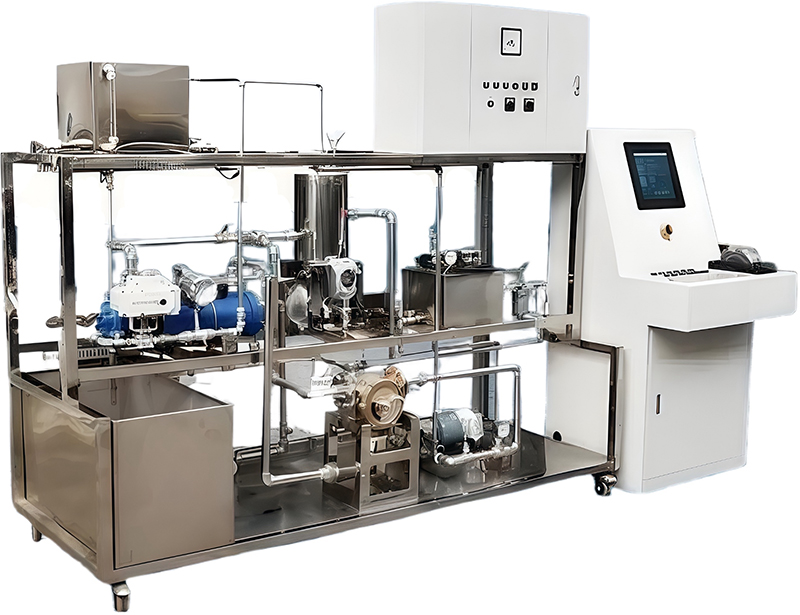

SBCB-28 船用動力系統及輔助設備監控實驗臺

一、裝置說明

船用動力系統及輔助設備監控實驗臺能開設船用動力系統及輔助設備監控技術相關實驗項目，包括：

動力裝置輔助系統（冷卻系統、滑油系統）結構原理基礎實驗；

輔助系統油水溫度、壓力、液位、流量等參數監測報警與調節實驗；

動力裝置轉速閉環監控實驗；

動力裝置聯鎖與安全保護實驗。

船用動力系統及輔助設備監控實驗臺可模擬真實船用閉式水冷卻循環系統、滑油冷卻系統、及可逆漿軸推進系統等。

船用動力系統及輔助設備監控實驗臺可開展多項船用設備的系統課程，包含四大參數的采集、監控、PID控制等（液位、流量、溫度、壓力）。

船用動力系統及輔助設備監控實驗臺系統工作流程：使用加熱鍋爐模擬船用動力設備的冷卻液溫度（通過可控硅調壓電阻絲），溫度傳感器控制加熱溫度，使用列管式換熱器及三通比例閥控制水系統冷卻可控溫度，模擬水系統閉環冷卻控制；同時使用同一冷卻管道模擬船用滑油的冷卻系統；同時通過液位監測控制膨脹水箱的液位高度，通過比例閥PID控制水位的液位穩定。

二、技術參數

（1）電源：AC220V50Hz、3kW；DC24V、100W；

（2）實驗監控對象裝置（動力裝置及輔助設備綜合性實驗裝置）：配置閉式循環冷卻水系統及滑油系統、可逆轉槳軸系統實驗驗裝置；配置符合船用要求的Pt100、K型熱電偶、4－20mA壓力傳感器與壓差傳感器、磁電式轉速傳感器、流量計等傳感器及一次儀表；

（3）信號采集箱：其信號采集模塊采用西門子S7 200 PLC采集各系統數據，構成網絡化監測報警網絡；

（3）集中監控實驗臺：集中監控微機采用聯想臺式主機、23寸觸摸屏，用于與數據采集箱通訊；應用軟件具備油水溫度、壓力、液位、轉速、轉向等參數監控功能。

三、主要配置

船用動力系統及輔助設備監控實驗臺主要配置為：

（1）冷卻系統水實驗裝置：包含水泵、淡水冷卻器、自動調溫閥、電動調節閥、膨脹水箱、循環水箱、受熱組件（加熱器）及水箱、不銹鋼管路及Pt100熱電阻、K型熱電偶、4~20mA壓力傳感器、一次溫度表、一次壓力表等傳感器及儀表；

（2）滑油系統實驗裝置：包含滑油泵、滑油冷卻器、滑油過濾器、密閉油箱、不銹鋼管路及Pt100熱電阻、4~20mA壓力傳感器、壓差傳感器、一次溫度表、一次壓力表等傳感器及儀表；

（3）可逆轉槳軸轉速／轉向監控實驗裝置：包含直流電機、傳動軸、聯軸節、齒輪、螺旋槳、磁電式轉速傳感器等。

實驗裝置一次儀表和信號采集箱布置在臺架上層便于觀察操縱；信號采集箱內配置PLC、熱電阻、熱電偶、4~20mA、開關量以及頻率信號等采集設備。

集中監控實驗臺核心硬件采用聯想PC機，配置直流電機轉速調節器用于轉速控制；監控軟件基于MCGS組態軟件軟件開發，配置參數實時監測報警、轉速閉環監控、動力裝置及輔助設備聯鎖及安全保護功能等。
