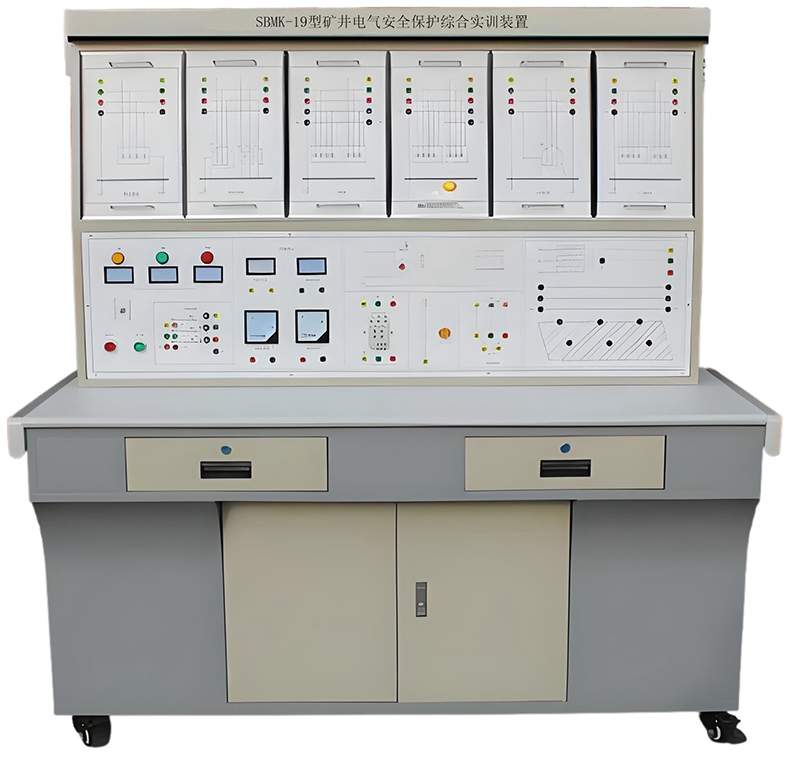

SBMK-19型礦井電氣安全保護綜合實訓裝置

一、產品說明

礦井電氣安全保護綜合實訓裝置在電力系統和電氣設備的接地中，按其作用的不同可分為工作接地、保護接地、保護接零和重復接地等。本裝置是結合礦山供電的電氣安全保護內容進行設計，涉及電氣安全保護的保護接地和保護接零、過電壓及其保護。裝置為臺式結構，實訓單元采用模塊式結構?？勺鳛榈V井電類人員的安全培訓和考核等。

二、礦井電氣安全保護綜合實訓裝置特點：

1.實驗臺所有繼電器、接觸器、熔斷器等采用小型工業電器元件

2.該實驗臺可對通風機控制線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力

3.礦井通風機控制線路中的測試點都引到測試面板上，方便排除故障

三、礦井電氣安全保護綜合實訓裝置技術性能：

1.輸入電壓：三相四線~380V±10%50Hz

2.工作環境：溫度-10℃~+40℃，相對濕度<85%（25℃），海拔<4000m

3.裝置容量：<1kVA

4.安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。

四、礦井電氣安全保護綜合實訓裝置實驗項目：

礦井電氣安全保護實驗設備可掌握工作接地、保護接地、保護接零和重復接地的作用、結構、組成、設置及保護原理。

五、實訓項目

1、工作接地實驗

2、保護接地實驗

3、保護接零實驗

4、漏電保護實驗

5、復接地實驗

6、過電壓保護實驗

7、短路保護實驗
