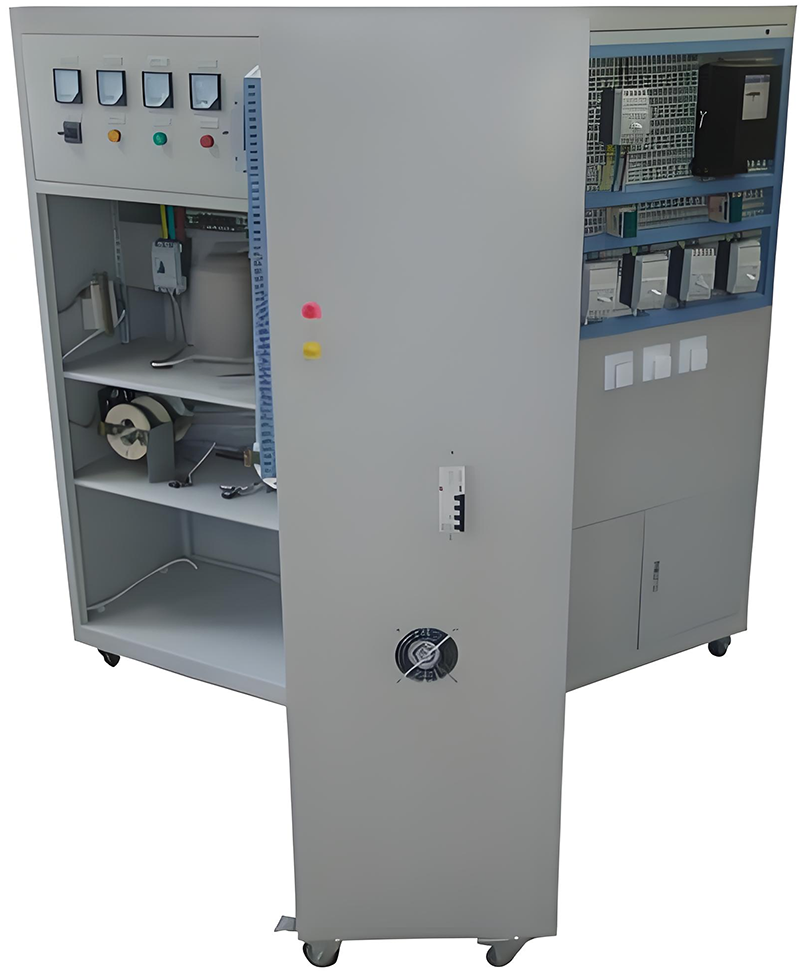

SBDAZ-02（高級）內線安裝工實訓裝置

內線安裝工實訓裝置（高級）根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。

二、裝置特點：

1、真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境；

2、模塊化設計：各個實訓內容按模塊進行設計

三、技術指標：

1、輸入電源：AC380V±10% 50HZ

2、工作環境：溫度－10℃～+50℃ 相對濕度＜85%（25℃）海拔＜4000M

3、裝置容量：＜1.5KVA

4、外形尺寸：1800mm×1700mm×500mm

四、 實訓項目：

1、單項操作

1.1、低壓配電屏一次設備安裝和調試

1.2、磁力起動器安裝和調試

2、多項操作

2.1、單回路動力箱安裝和調試

2.2、交流接觸器可逆控制操作箱安裝調試

2.3、二次回路操作箱接線安裝和調試

2.4、具有運行位置指示單回路動力控制箱安裝和調試

2.5、具有運行位置指示式異步電動機操作箱安裝和調試

2.6、動力控制箱內保護、控制、測量設備安裝和調試

2.7、具有過流保護的動力控制箱設備安裝和調試

2.8、室內配電故障處理

2.9、簡單動力控制箱故障處理

2.10三相異步電動機安裝起動

3、綜合操作

（1）便攜式配電箱制作安裝和調試
