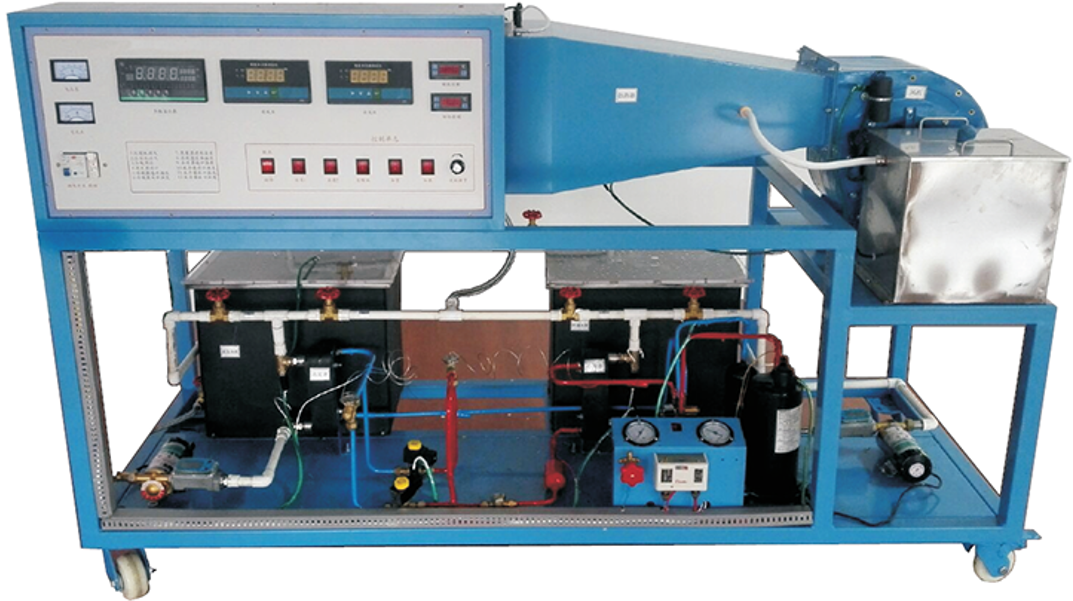

SBJD-861型空氣參數調節過程實驗裝置

一、產品概述：

空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

二、空氣參數調節過程實驗裝置特點

1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件

三、技術性能

1.輸入電源：單相三線  AC220V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.制冷劑：R22

4.裝置容量：＜2.5kVA

5.重    量：100kg

6.外形尺寸：1800×700×1500mm

四、基本配置及功能

1.控制臺 采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2.交流電源 :單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源

3.測量儀表

(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示

溫度測量范圍為：-40℃～+120℃

濕度測量范圍為：0%～100%

(2)真空壓力表2只（精度2.5級）

量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力

4.控制儀表

(1)壓力控制器1只 實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

(2)風力調速器1只 用于控制軸流風機風速及運行狀態

5.空氣處理機組 :空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）

6.風冷制冷機組：由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成

7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成

六、實驗?zāi)康?/span>

1.直流空調過程演示；

2.通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；

3.通過實驗測得的風量、壓力、功率等參數，

4.測定制冷壓縮機性能；通過改變風量、溫度、流量工況、

5.測定換熱器（加熱器、表冷器）性能實驗

6.制冷熱的相互間的關系

六、空氣參數調節過程實驗臺主要配置
