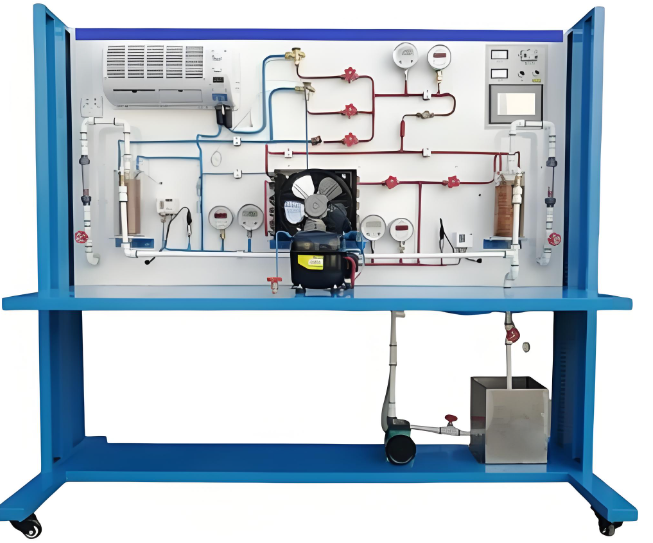

SBJYD-58E型制冷系統原理性能測試實驗裝置

一、產品概述

制冷系統原理性能測試實驗裝置、壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節;制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。模擬制冷系統故障現象和數據變化，實驗數據通過5寸彩色溫度/壓力監控儀，實時顯示運行狀態。通過實訓，使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握制冷系統的基本構成，加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。

二、技術參數

1、電源：AC220V±10% 50Hz總電流5A

2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m

3、外形尺寸：長x寬x高：2200x800x1900mm

三、實驗原理及裝置

1）制冷系統：由壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，組成。

2）制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節；制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。

3）模擬制冷系統故障現象和數據變化，實驗數據通過7寸彩色溫度/壓力監控儀，實時顯示運行狀態，實驗數據保存和打印功能。

四、智能電源管理系統:

具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

故障查詢：一鍵故障可查詢歷史故障源

故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

手自動功能：手動、自動自由切換

五、配套制冷系統性能與仿真軟件：是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。

六、主要功能

1）制冷劑性能的計算（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。

2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評價。

3）周期分析：例如一個和兩個階段的周期比較。

4）系統尺寸：計算組件的大小與一般的尺寸標準。

5）過設定過冷、過熱度加載選擇計算

6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。

7）軟件可計算應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。

8）軟件計算幾個不同的單步和雙步制冷機械加工模數。第4版本中也有制冷管子定徑的新模數?？梢栽陧椖恐辛私馊绾芜x擇和計算這些過程：

9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點

10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度、焓圖(p,h和T,s圖)；甚至還可以按按扭將計算過的循環過程順序插到圖中。

11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數。

12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。

七、實驗目的

1） 通過本實驗，使學生在對制冷循環的理性認識的基礎

2）熟悉和掌握制冷系統的基本構成

3）加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。

4）使學生在對制冷循環的理性認識的基礎上，熟悉和掌握單級蒸汽壓縮式制冷系統的基本組成；

5）了解溫度、壓力參數采集方法

6）了解多種制冷系統性能測試的方法，

7）掌握液體載冷劑循環法測定制冷系統性能的方法；

8）通過對實際測定參數計算，分析影響制冷系統性能的因素。

9）學習制冷系統測試方法，根據現有實驗條件，設計實驗方案，完成制冷系統性能測試任務。

八、制冷系統原理性能測試實驗設備系統組成
