SB-A6模塊化模擬電路實驗箱

模塊化模擬電路實驗箱、模擬電子技術綜合實驗箱適用于電子信息、自動化等專業的模擬電子技術課程實驗教學，可完成二極管應用、三極管放大、集成運放電路設計等各類實驗，幫助學生掌握模擬電子電路的分析、設計與調試技能。

模塊化模擬電路實驗箱、模擬電子技術綜合實驗箱集成多種模擬電子實驗功能模塊，覆蓋模擬電子技術的核心知識點，支持從基礎驗證到綜合設計的實驗項目，能有效提升學生的模擬電路實踐能力與工程應用素養。

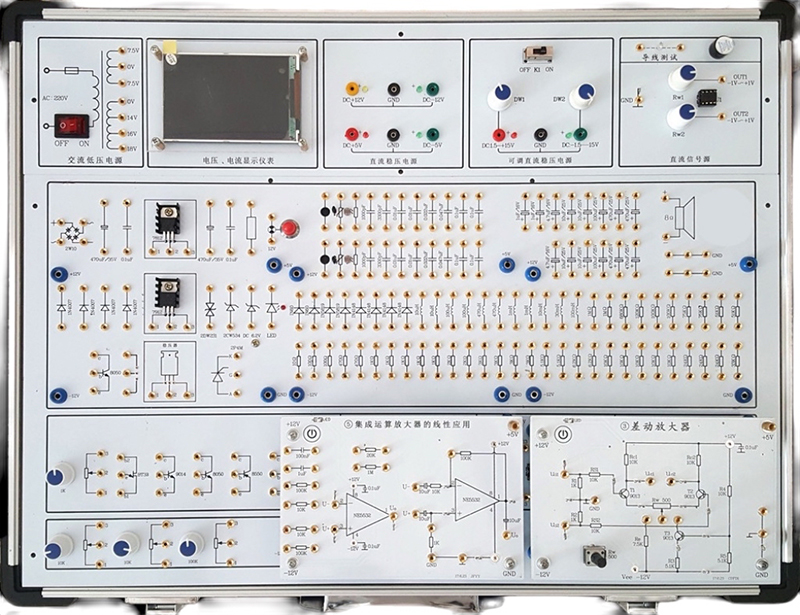

模塊化模擬電路實驗箱、模擬電子技術綜合實驗箱、電源模塊：包含交流低壓電源、直流穩壓電源（固定輸出與可調輸出），為實驗提供電力支持、測量與顯示模塊：配備電壓、電流顯示儀表，用于實驗參數的測量與顯示、信號源模塊：設有直流信號源，可提供實驗所需的輸入信號、電路實驗?zāi)K：涵蓋二極管、三極管、集成運算放大器（如差動放大器、集成運放線性應用電路）等單元，可開展整流濾波、放大電路、運算電路等模擬電子技術基礎實驗、其他功能模塊：還有半波測試、揚聲器等模塊，支持信號檢測與音頻相關實驗。

一、技術指標

1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：

（1）DCV ±12V/0.5A；

 （2）DCV ±1.5V～±12V/0.5A；

 （3）DCV ±5V/1A ， 以上各路均帶短路保護功能。

交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。

2、配3.5寸TFT液晶顯示電壓電流監測表：同時監測4路直流電壓和4路電流，任意一路電源短路或欠壓均在液晶屏上顯示電源故障并報警。

3、信號源

1）直流信號源：雙路-1V～+1V連續可調。

4、分立元件設計區

1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW534/DC6.2V各1個、發光二極管1個、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個、12V指示燈1個、個三極管9014/8050/8550各2個、8歐姆喇叭1個、0.5W電位器1K/10K/100K/各1個、1W 電位器10K 1個、IC16插座3個、各種固定值（10Ω~1MΩ)的電阻近40只、各種固定值的電容30只和各種固定值得電感12個，另設計有阻容件自由接插區10個。

 2）設計獨立模塊電路實驗接入?yún)^(qū)5個：尺寸155×100mm，可選配固定線路實驗?zāi)K，學生可以進行創新性練習，以提高學生的思維能力和動手能力。

5、固定線路獨立模塊

A)獨立模塊的結構設計

1）電源輸入設計在模塊的4角上，分別為+5V、+12V、-12V；

2）4角固定位置采用錯位設計方式，避免模塊插反或插錯；

3）模塊電路上的3組電源（5V和±12V)用觸摸開關控制。

B）獨立模塊組成（可以根據實驗要求選擇配置，出廠標準配置是下面的1-10項，11-19為選擇配置）

1）晶體管共射放大器的測試（（Q 點設置和影響與帶 R E 不帶 R E 分別交流參數測試）。

2）場效應管放大電路。

3）差分放大電路（恒流源結構）。

4）負反饋放大電路（分立元件）。

5）集成運算放大器線性應用電路。

6）運算放大電路實驗板1。

7）運算放大電路實驗板2。

8）正弦波振蕩器電路。

9）集成功率放大電路設計與測試（0.5 瓦以上的集成 AB 類、分立 AB 類和集成 D 類

功放，帶喇叭和 3.5mm 的音頻輸入接口。實驗內容包括對比測試最大功率與效率、通頻帶等）。

10）整流濾波并聯穩壓電路。

11）線性穩壓電源設計與調測（串聯穩壓電源、測試內容包括 SC、SV、內阻、紋波等）。

12）VGA 可變?cè)鲆娣糯笃鳎╒CA 控制特性、AGC 電路）。

13）紅外光通信電路（載波發生電路、PWM 調制電路、PWM 解調）。

14）聲光控觸發報警器（聲控電路、光控電路、延時電路）。

15）觸摸報警器（采用場效應管和可控硅）。

16）開關電源應用設計（DC-DC 升壓、降壓、負壓）。

17）精密整流、絕對值、峰值檢測。

18）電壓比較器之晶體管β篩選器設計。

19）直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）。

5.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

6.機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

二、實驗內容（13-22為選做實驗，需選配模塊）

1、基本單級放大電路實驗

2、場效應管放大電路實驗

3、差分放大電路實驗

4、負反饋放大電路實驗

5、運算放大器性能線性應用實驗

6、模擬運算電路

①電壓跟隨器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤雙端輸入求和放大電路

7、積分與微分電路

①積分電路

②微分電路

③微積分電路

8、波形發生電路

①方波發生器

②占空比可調的矩形波發生器

③三角波發生電路

④鋸齒波發生電路

9、有源濾波器

①低通濾波器

②高通濾波器

③帶阻濾波器

10、電壓比較器

①過零比較器

②反相滯回比較器

③同相滯回比較器

11、波形變換電路

12、正弦波振蕩器實驗

13、線性穩壓電源設計與調測

14、VGA 可變?cè)鲆娣糯笃鲗?shí)驗

15、集成功率放大電路設計與測試

16、紅外光通信實驗

17、聲光控觸發報警器實驗

18、觸摸報警器實驗

19、開關電源應用設計實驗

20、精密整流絕對值、峰值檢測實驗

21、電壓比較器之晶體管β 篩選器設計

22、直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）

三、創新型模塊化模擬電路實驗箱配置
