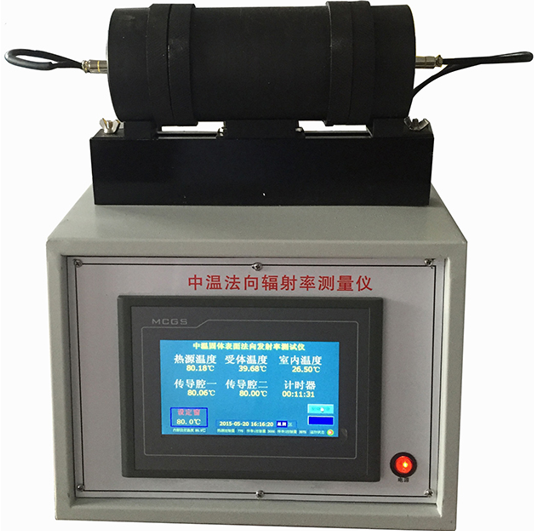

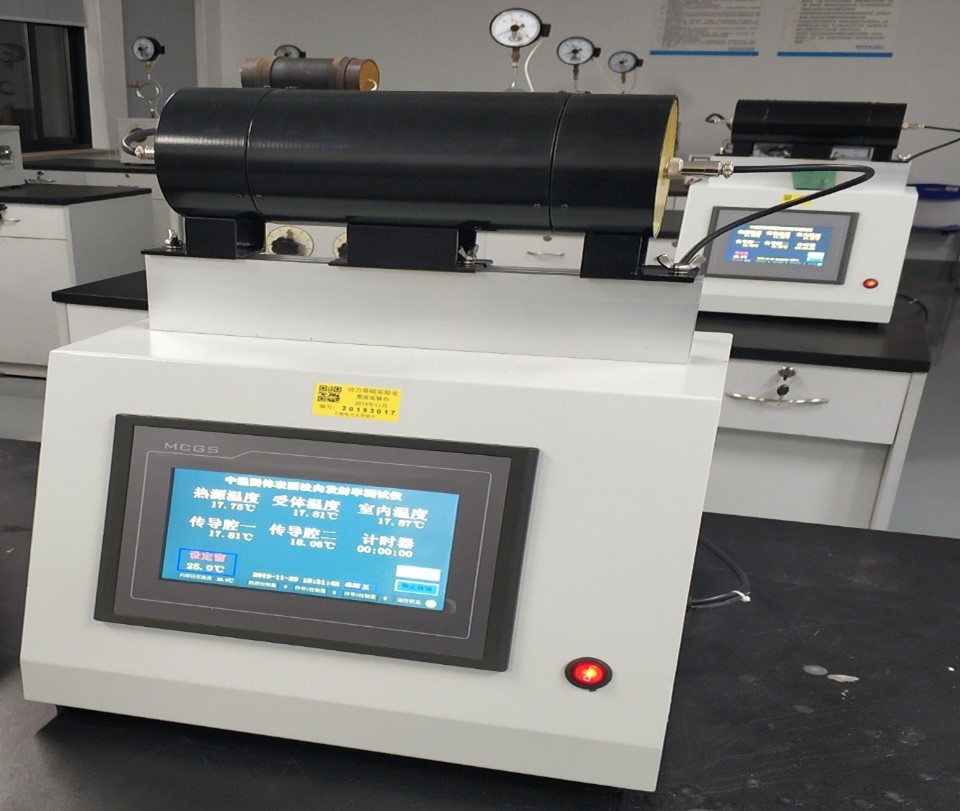

SB-571R中溫法向輻射率測量?jī)x

輻射是指能量以電磁波或粒子的形式向外擴散。輻射傳熱廣泛應用于航天事業，工業鍋爐及太陽能集熱器中，對材料表面覆蓋涂層是提高光譜吸收比的有效手段，也是提高集熱器效率的重要措施。本裝置采用比較法測量物體的法向輻射率，通過熱傳導使熱源和傳導體的測量點穩定在同一-溫度上。

1、外形尺寸：450×250×400mm

2、工作電壓：220V  功率：800W

3、主要用途：利用比較法測試固體表面法向輻射時的物體黑度

4、主要配置：發射體、傳導體、接受體、溫度加熱調節裝置、DS18B20單線數字溫度傳感器及顯示儀表、低壓大功率開關電源保證了設備的安全操作、所有數據由7寸觸摸屏同屏顯示，便于觀察每個數據的即時變化。配有RS23Z（PC數據輸出口）本設備即可與計算機連接，又可脫機獨立完成實驗。

5、工況改變熱平衡時間≦30分鐘；

6、低壓大功率開關電源（3A 24V）；

7、溫度范圍：0-90℃、溫度波動幅度<0.8℃/20分鐘；

8、彩色觸摸式液晶屏7寸：嵌入式一體化觸摸屏昆侖通態 TPC7062KX(TX)   DC24V（±15%），液晶屏可同屏顯示：熱源溫度、受體溫度、室內溫度、傳導腔一溫度、傳導腔二溫度、加熱時間、加熱溫度設定、熱源控制量、傳導一控制量、傳導二控制量；MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。

9、穩壓電源：24V   5A

10、傳導體電加熱器：傳導體上一邊一根加熱絲，每根均為50CM，傳導腔加熱器上共2根，加熱功率共40W，傳導腔一邊一個DS18B20溫度傳感器；

11、熱源：使用1個DS18B20溫度傳感器，無縫鋼殼體外徑105mm，厚度6mm，隔熱片外徑93mm，內徑54mm，厚度10mm，隔熱片材質為環氧板，熱源為電阻絲加熱，功率為10W；

12、受體：1個DS18B20溫度傳感器，無縫鋼殼體外徑105mm，厚度6mm，紫銅板直徑54mm，受體蠟燭熏黑；

13、傳導體：2個DS18B20溫度傳感器，無縫鋼外圓筒外直徑為105mm，厚度為6mm，內圓筒外直徑為50mm，厚度為1mm，內外筒之間使用保溫棉；
