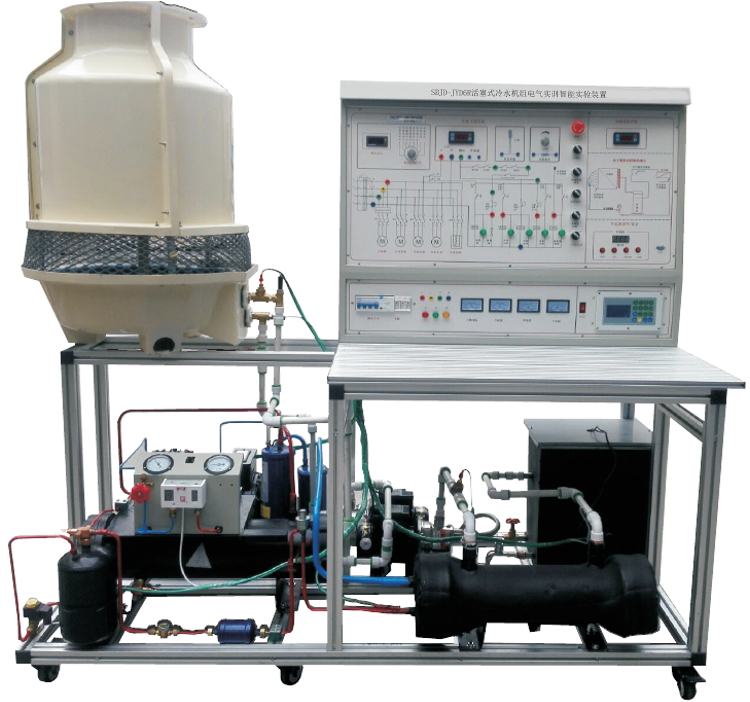

SBJD-JYD6R活塞式冷水機組電氣實訓智能實驗裝置

一、設備概述

活塞式冷水機組電氣實訓智能實驗裝置敞開式設計，安裝有制冷管路設備 冷水機組，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。冰水機組的空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。

圖片僅供參考，以實物為準

二、活塞式冷水機組電氣實訓智能實驗設備特點

1.實訓裝置直觀展示了冷水機組的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。

2.實訓柜集冷水機組系統和一體，系統真實完整,結構清晰、緊湊，與空調制冷系統、電氣系統一致。

3.系統采用真實的制冷機組（壓縮機、干式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。

4.裝置設有系統電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

三、主要技術參數

1. 輸入電源：AC240V±5% 50Hz

2. 裝置容量：<1KVA

3. 環境溫度：-5℃~40℃

4. 相對濕度：≤90%（25℃）

5. 外形尺寸：1700×600×1200mm

6. 制冷劑類型：R12

四、產品組成

1、冷水制冷系統

實訓臺提供3匹制半封閉式制冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。制水泵組成

1）交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。

2）交流電流表3只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。

3）溫度表1只：采用PT100傳感器，6個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

4）真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。

5）水冷蒸發器一個:為干式蒸發器,出水口1寸，進水口1寸

6）制冷水泵一只:220W/220W離心式制冷專用水泵

7）水冷凝器一個:殼式,出水口1寸，進水口1寸

8）冷卻水泵一只:550W/220W離心式制冷專用水泵

9）冷卻塔一個:玻璃結構，水流量3T

10）冷卻風機一個:軸流式220V,風量1800m?S，

11）水機控制器一個:3030

10）電子膨脹閥一個:4p

12）加熱器:3KW用于平衡制冷機組的冷量。

13）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。

2、嵌入式觸摸屏主機：

系統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。

1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。

2)上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.

3)曲線顯示：可顯示溫度實時曲線

4）具有上位機調節和手動調節功能

5)可自行制冷系統制冷劑流量設定最小開度。

*6）可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。

7)開度實時顯示：控制對象為最大 5000 開度設定。

8）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。

9)可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。

10)手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

11）顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

12）4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。

13）F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

14)過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。

15)手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

16)手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

3、空氣系統：含風機盤管3套、風管、風口、制冷量2200W

五、實訓內容

1 初級技工基本技能實訓

1） 專用工具的操作

2） 制冷系統管件焊接

3） 制冷系統試壓及檢漏

4） 制冷系統抽真空及充注制冷劑

2 中級技能實訓（設計、安裝、調試及檢修）

1）冷水機組的系統電氣線路器件的認識和測量

2）冷水機組電氣控制線路接線及系統運行

3）冷水機組電氣控制線路接線及系統運行

4）冷水機組修實訓及故障分析

5）冷水機組熱泵電氣電路故障

6）壓力控制保護系統故障）

六、活塞式冷水機組電氣實訓智能實驗臺配置表
