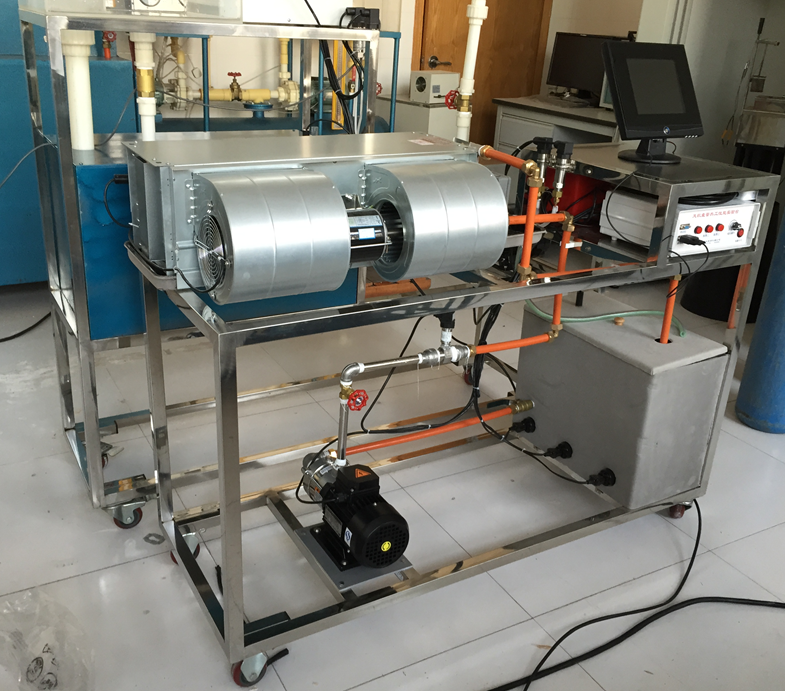

SB-825風機盤管熱工性能試驗臺

風機盤管熱工性能試驗臺、風機盤管熱工性能檢測室設備是土木建筑工程領域主要用于驗證風機盤管、空氣源熱泵等設備的制冷量、制熱量及風量參數，風機盤管熱工性能實驗裝置是用來測試空調系統中風機盤管機組傳熱效率、制冷制熱量、循環風量等核心性能的設備。系統結構由風機模塊、水循環模塊、數據采集單元組成，主要用于科研機構、暖通空調行業的產品檢測與研發優化。

一、測試項目

1．盤管進水溫度、出水溫度

2、盤管進水壓力、出水壓力

3、盤管風機進口空氣溫度、出口空氣溫度

4、盤管風機風速

5、水流量

二、主要配置及參數

1、風機盤管機組： 1套

額定供冷量3800W

額定供熱量6300W

循環風量：680m3/h

電源：220V  50Hz

輸入功率：55W

風速可調

2、加熱器： 1000W  3組

3、加熱水箱：不銹鋼  厚度2mm

4、熱水泵：變頻  220V 50Hz  最大流量4.2L/h 揚程15米

5、流量傳感器： 工作壓力：6.3MPa  流量范圍：0.1-0.6m3/h

6、壓力傳感器：  2只

7、溫度傳感器：  18B20  4套

8、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。（實時顯示測量參數）

9、實驗臺：移動式不銹鋼實驗臺   尺寸：1600×600×800cm

材質：不銹鋼30×30mm 厚度1.5mm

10、外形尺寸：1600×600×1300cm
