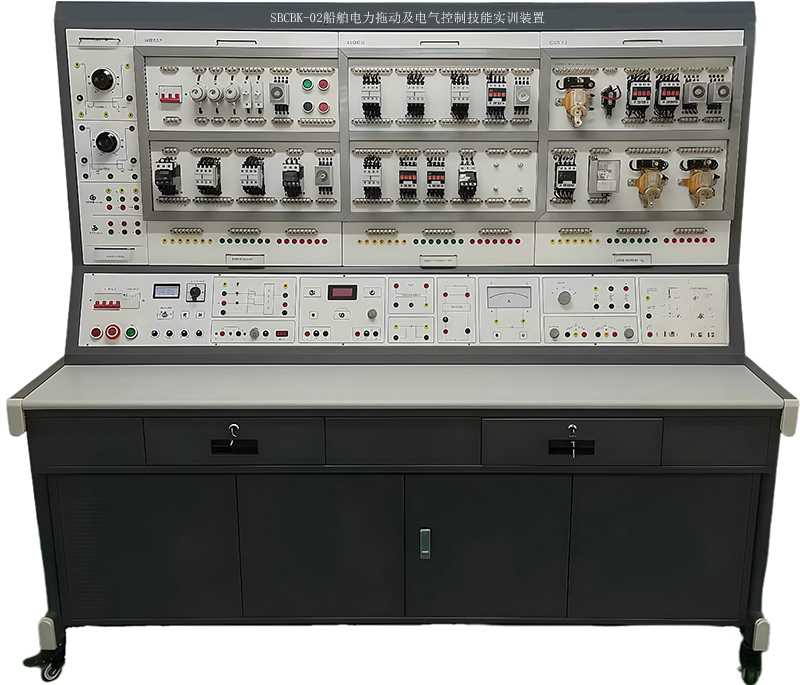

SBCBK-02船舶電力拖動及電氣控制技能實訓裝置
一、 產品概述
船舶電力拖動及電氣控制技能實訓裝置是針對職業院校的“船舶電氣自動化”、“船舶機電”等專業開設的《電機拖動基礎》、《工廠電氣控制》、《船舶電力拖動》和《船舶電氣》等課程而研制的。該實訓裝置包括電機電力拖動、電力拖動低壓電氣控制、船舶甲板機械電力拖動控制等內容?？勺鳛榇拜啓C工程專業的實訓教學設備，也可作為船舶電氣工程技術人員的理想培訓設備。
二、 技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4.重 量：300kg
三、基本配置及功能
（一）電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁制面板）
1、交流電源部分
提供三相固定380V交流電源，配備一臺三相調壓器（規格為1.5kVA，0～450V及單相0～250V連續可調），交流電源輸出處設有過流保護裝置，相間、線間過電流及直接短路均能自動保護并具有聲光告警?？刂破恋墓╇娪蓡?、停按鈕進行控制，具有聲光告警、過流保護等功能。同時配有一只急停按鈕，便于緊急狀態下切斷電源。還配有一只指針式交流電壓表，通過轉換開關切換可方便指示三相電網和三相調壓輸出。
2、高壓直流電源兩路
提供220V、0.5A穩壓電源（具有短路保護）及0～250V、3A連續可調穩壓電源（具有過壓、過流保護功能）各一路，并設有電壓輸出指示。
3、電阻
提供啟動電阻75Ω/75W三只，三相繞線轉子異步電動機調速電阻1套，可調電阻500Ω/25W兩只。
4、開關
提供一只三刀三擲轉換開關：
5、電流表
提供一只0-5A指針交流電流表，帶有超量程告警功能。
6.變壓器及整流電路
（1）控制變壓器一只，輸入交流380V，輸出交流80V和110V
（2） 5A/ 5A電流互感器一只
（3）整流及濾波電路一組
7、控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實訓組件，凹槽底部設有多個單相三芯交流220V電源插座，四芯航空插座，控制屏兩側設有單相三極220V電源插座、三相四極380V電源插座，為實訓組件的供電、控制屏之間的供電提供了方便。
（二）實訓桌
實訓桌為鋼質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有一個抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個萬向輪，便于移動。
（三）實訓掛板及掛箱
1、DDT11船舶電氣控制組件（一）
凸輪開關2只，模擬船舶主令控制器
2、DDT12船舶電氣控制組件（二）
按鈕 2只、二位旋鈕2只、指示燈4只
3、DDT13船舶電氣控制組件（三）
按鈕4只、空氣開關1只、熱過載繼電器2只、時間繼電器 2只、交流接觸器2只、螺旋式熔斷器3只、直插式熔斷器2只
4、DDT14船舶電氣控制組件（四）
行程開關4只、熱過載繼電器1只、時間繼電器 1只、交流接觸器4只、輔助觸頭4只、中間繼電器3只
5、DDT15船舶電氣控制組件（五）
時間繼電器2只、電流繼電器3只、電壓繼電器1只、交流接觸器1只、中間繼電器2只
6、DDT31交流數字電壓、電流表
直流數宇電壓表（1只）：測量方位0?500V，分5V、50V、500V三檔，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源功能；
直流數字電流表（3只）：測量范圍0?5A，分50mA、500mA、5A三檔，輸入阻抗為0.25Ω， 精度為0.5級，具有超量程報警、指示及切斷總電源功能；
7、DDT32交流參數表
智能功率、功率因數表（1只）：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
交流數字電壓表（1只）：測量范圍0-500V，分5V、50V、 500V三檔，輸入阻抗為1MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源功能；
交流數字電流表（2只）：測量范圍0?5A，分50mA、500mA、5A三檔，輸入阻抗為0.25Ω， 精度為0.5級，具有超量程報警、指示及切斷總電源功能；
8、DDT41三相可調電阻（一）
三組900ΩX2/1. 3A磁盤電阻，各繞組端均引線至面板上，可完成串聯，并聯及串并聯多種連接方式。
9、DDT42三相可調電限（二）
三組900ΩX2/0.41A磁盤電阻，各繞組端均引線至面板上，可完成串聯，并聯及串并聯多種連接方式。
10、DDT43可調電阻及開關
一組90ΩX2/1.3A磁盤電阻、一組900ΩX2/0.41A磁盤電阻，各繞組端均引線至面板上，可完成串聯，并聯及串并聯多種連接方式。
一只雙刀雙擲轉換開關，一只三刀三擲轉換開關
DD03-3不鎊鋼電機異軌、光碼盤測速系統（日本歐姆龍1024増量式光電編碼器）及轉速表
不銹鋼導軌平整度好，無應力變形，加工精度高，同心度與互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行時噪音小，參數典型，能較好滿足實訓的要求。
（四）電機
1、DJ15直流并勵電動機 一臺
2、WDJ15直流并勵電動機（平底座） 一臺
3、DJ23校正直流測功機 一臺
4、WDJ16三相鼠籠異步電功機 一臺
5、WDJ17三相線繞式異步電動機 一臺
6、WDJ30-1三速異步電動機 一臺
（六）實訓連接線及配件
實訓連接線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟的目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；
（七）歐式導線架
裝置配有歐式導線架，用于懸掛和放置實訓專用連接導線，外形尺寸530mmX430mmX1200mm,設有五個萬向輪，造型美現大方。
四、實訓項目
1.船舶電力拖動部分
（1）他勵直流電動機的起動和反轉
（2）直流他勵電動機的制動
（3）直流他勵電動機的調速
（4）直流他勵電動機的機械特性
（5）三相異步電動機的起動和與調速
（6）三相異步電動機的機械特性
（7）三相異步電動機的反轉與制動
2.船舶電力拖動低壓電氣控制
（1）三相鼠籠異步電動機的全壓起動控制
（2）三相鼠籠異步電動機的降壓起動控制
（3）三相繞線轉子異步電動機的起動控制
（4）三相異步電動機制動控制
（5）三相異步電動機調速控制
3.船舶甲板機械電力拖動控制
（1）錨機的電力拖動與控制
（2）錨機控制線路
（3）直流電動起貨機控制線路
（4）交流電動起貨機控制線路
（5）電動液壓起貨機控制線路
