裝置功能

1、理解吸附理論、掌握所學理論知識，并與實踐相結合。

2、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。

3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。

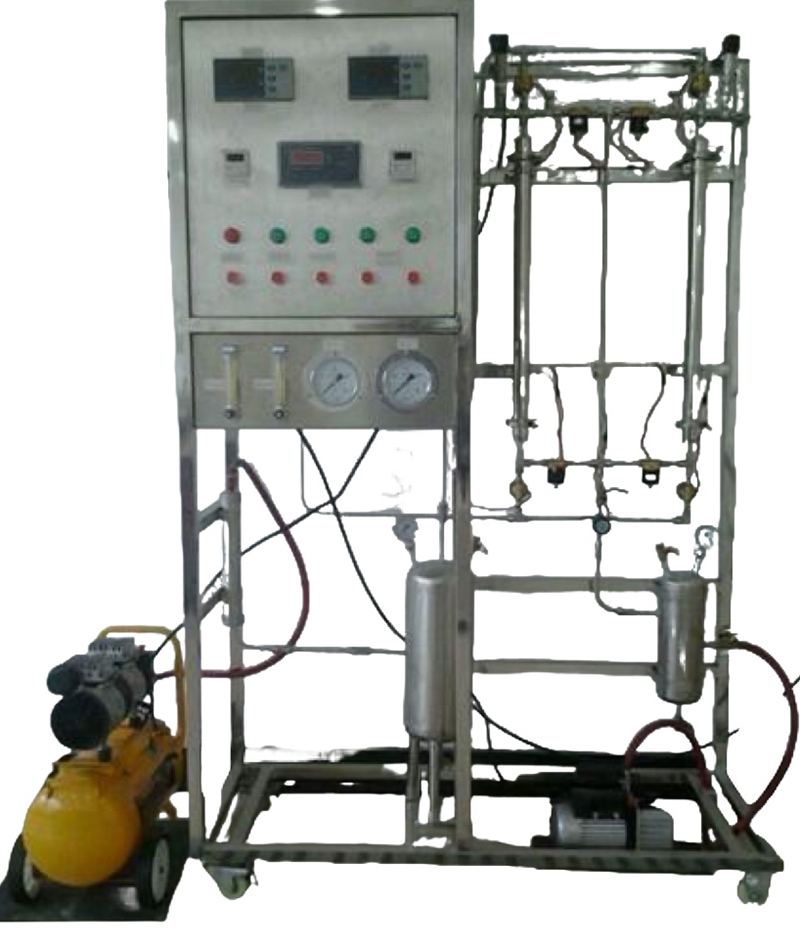

主要配置

吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼控制屏。

公用設施

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自空壓機（自帶氣源）。

實驗物料：空氣。常壓操作，溫度：<50℃。

技術參數

1、吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。

2、無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。

3、真空泵：旋片式真空泵  抽速:   ≥2L/s, 轉速: 2800r/min，功率: 370w。

4、氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。

5、吸附劑：PSA-5A型富氧分子篩。氧分析儀。

6、工作壓力：-0.1-0.6MPa，溫度計：0-100℃。

7、正泰電器：接觸器、開關、漏電保護空氣開關。

8、塔體、管路、管件及閥門均為304不銹鋼。

9、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

轉子流量計

轉子流量計

手動調節

吸附塔溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

吸附壓力

壓力傳感器

數字壓力儀表，精度：0.5%FS

無

氧濃度

氧濃度傳感器

氧分析儀

無

吸附時間

時間控制器

上位機采集

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：壓力、溫度、流量、氧濃度、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
