換熱器傳熱系數綜合測定試驗裝置

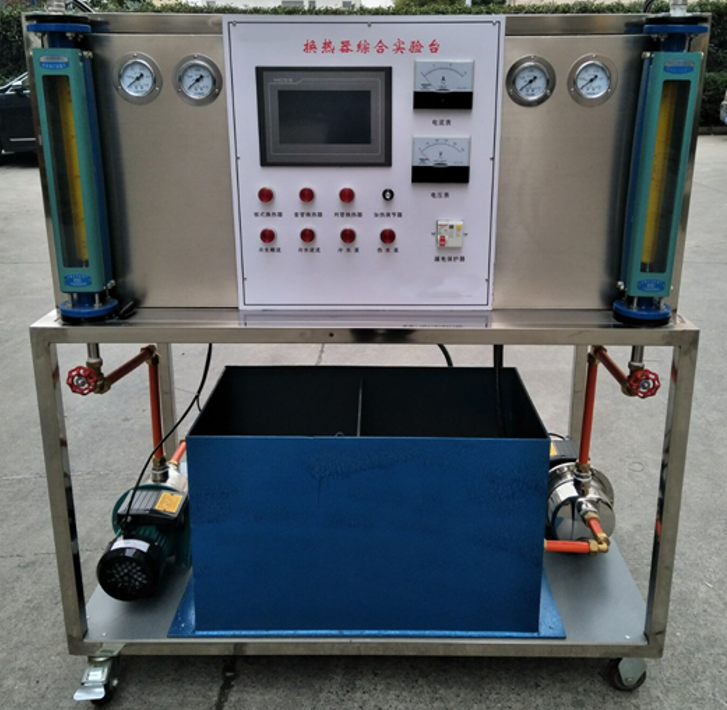

SB-HRQ換熱器傳熱系數綜合測定試驗裝置(數據采集型)

一、用途:

1、熟悉換熱器性能的測試方法,了解影響換熱器性能的因素。

2、掌握間壁式換熱器傳熱系數的測定方法。

3、了解套管式換熱器、板式換熱器和列管式換熱器的結構特點及其性能的差別。

4、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。

5、熟悉流體流速、流量、壓力、溫度等參數的測量技術。


一、主要技術參數

1、常溫、常壓下運行;

2、電源電壓AC380V

3、不銹鋼水泵:370W  流量2.5 m2/h  揚程35米

4、實驗臺由三種(列管式、套管式、板式)換熱器為實驗對象,它們分別由電磁閥控制與冷流體和熱流體接通和斷開,以便進行單獨實驗操作。對套管式換熱器則又設置了四只電磁閥與冷流體連接管路構成了順流和逆流的切換操作。

5、測溫系統:數字信號傳感器,精度±0.5℃

6、嵌入式一體化觸摸屏,MCGS嵌入式組態軟件,具備強大的圖像顯示和數據處理功能。

7、外形尺寸:1200×650×1500mm

8、實驗臺材質:不銹鋼

四、設備與附件的組成:

序號

名稱

規格型號

數量

1

冷水流量傳感器

304不銹鋼

1臺

2

熱水流量傳感器

304不銹鋼

1臺

3

溫度傳感器

DS18B20

8

4

觸摸屏

7

1臺

5

壓力傳感器


4

6

移動式實驗臺

不銹鋼

1臺

7

板式換熱器

0.11

1

8

套管換熱器

0.22m2

1

9

列管換熱器

0.51 m2

1

10

電流表


1

11

電壓表


1

12

調壓器


1

13

電源控制開關


1

14

加熱器控制開關


1

15

水泵控制開關


1

16

電源指示燈


1

17

過壓指示燈


1

18

儀表控制箱


1

19

漏電保護開關


1

20

漏電保護絲


1

21

冷水泵

不銹鋼370W

1臺

22

熱水泵

不銹鋼370W

1臺

23

流量調節閥


1
