SB-9920L小型冷庫綜合實訓考核裝置

一、產品概述

小型庫系統綜合實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

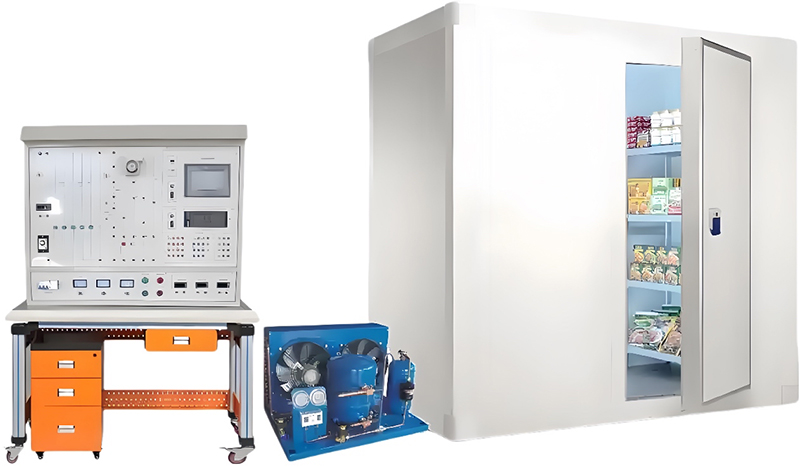

參考圖片

二、技術參數

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜5.5kVA

4.制冷劑：R22

5.制冷量：5.3kW

6.重   量：約300kg

7.庫體尺寸：200cm×200cm×220cm

三、設備功能及組成設備主要由：制冷機組、電氣控制系統、冷庫庫體、實驗桌實驗臺等組成。

1.制冷機組制冷機組包含有，壓縮機、風冷冷凝器、干燥過濾器、儲液罐、熱力膨脹閥、蒸發器、壓力表、壓力保護裝置、管路閥門等。

2.電氣控制系統：控制系統外殼由全鋼精加工而成，整體環氧聚塑噴涂，面板采用鋁板噴涂彩色蝕刻技術。面板上裝有各種測量儀表，顯示來自冷庫系統被測點參數，包括電壓、電流、溫度、壓力等指標。面板上印有冷庫的電氣原理圖，線路圖上裝有測試點可測量線路的電壓，以及線路之間的連線使學員可以直觀的觀察和測量冷庫的電氣線路。同時電氣控制線路中還設置有冷庫常見的電氣故障、包括交流接觸器損壞、壓力控制器保護、風機故障等常見的故障。

3.設備整體可實現兩種控制方法，一種是冷庫溫控器控制方式，通過溫控器設定溫度可直接控制冷庫的啟動停止及化霜。一種是PLC控制方式，PLC控制方式是學員通過將PLC的輸入、輸出點與實物被控對象控制線路連接，通過觸摸屏設定溫度進行控制，同時觸摸屏還可以監控制冷系統的運行狀態和制冷管路系統流程。

4.冷庫庫體庫體采用裝配式冷庫，庫體尺寸為200×200×220cm，設有庫門、平衡窗、內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外面留有出水口。

5.實驗桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

四、實訓項目

1.冷庫電氣系統和制冷管路系統的認識

2.冷庫電氣控制系統的運行實訓

3.冷庫制冷系統工況調試及保護技術

4.一機兩庫電氣故障的設置和檢測實訓

5.制冷專用工具的基本操作

6.冷庫系統的檢漏加氟和維護

7.冷庫制冷系統的維修操作。

8.PLC可編程控制器的技術應用

9.觸摸屏組態技術應用
