SB-SZDL2型數字電路、EDA技術實驗箱

數字電路EDA技術實驗箱,數字電路與單片機綜合實驗箱適用于電子信息、自動化、計算機等專業的數字電路、單片機原理等課程實驗教學，可完成數字邏輯電路設計、單片機系統開發、人機交互界面設計等各類實驗，幫助學生掌握數字系統與單片機的設計、開發與應用技能。

數字電路EDA技術實驗箱,數字電路與單片機綜合實驗箱集成數字電路與單片機兩大核心模塊，覆蓋數字電子技術與嵌入式系統的關鍵知識點，支持從基礎驗證到綜合設計的實驗項目，能有效提升學生的數字系統設計能力與單片機應用素養。

數字電路EDA技術實驗箱,數字電路與單片機綜合實驗箱,模塊組成：數字電路模塊：包含大量邏輯門、觸發器、計數器等數字器件的實驗單元，可開展數字邏輯電路的基礎實驗，如門電路特性測試、時序電路設計等。單片機模塊：配備單片機核心板（如51系列），支持單片機程序的下載與運行，可進行單片機基礎編程、接口擴展等實驗,顯示與輸入模塊：設有數碼管（兩位、六位）、液晶顯示屏、矩陣鍵盤、獨立按鍵等，用于人機交互實驗，實現數據顯示與指令輸入,其他功能模塊：還有點陣顯示屏、各類接口電路等，支持?jǐn)?shù)字顯示、通信接口等實驗。

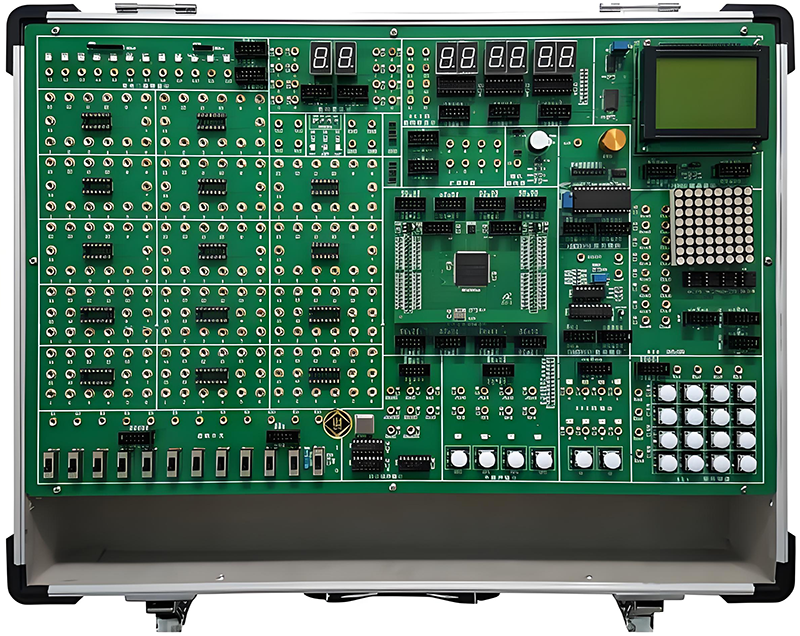

本系統由鋁木合金箱體、開關電源、常用信號源、常用模數接口、人機接口、接插式CPLD/FPGA下載板和實驗電路區等組成。其中信號源由高性能單片機產生，穩定可靠。全部的實驗用信號線的連接采用高可靠杜邦線和單根2號插針線，避免接觸不良現象反生。擴展設計的CPLD/FPGA開發板為用戶開展創新設計提供了良好的硬件平臺。本實驗箱適用于本?？圃盒Ｋ须婎惡头请婎悓I(yè)《數字電子技術》、《數字系統設計》、《EDA技術設計》等課程的實驗、實訓和創新設計，有出版社出版的配套教材。

一、技術指標（以下1-6項全部集成在一個主板上）

1、實驗電路工作電源：+5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能，待電路中故障排除后，自動恢復供電。

2、常用信號源

★（1）固定脈沖：8路固定脈沖輸出，分別是 1M，500K，100K，10K，1K，100HZ，10HZ，1HZ，由排線接口和插孔引出。

★（2）由系統控制CPU 89C51產生各種常用信號源和數碼管掃描顯示電路。

（3）帶譯碼的數碼管顯示：六位HEX碼數碼管譯碼顯示，四位排線接口，二位既有排線接口又有插孔引出。

（4）HEX碼輸出：2組HEX碼輸出，通過各自對應的按鈕改變HEX碼數據輸出，帶指示燈顯示，由排線接口引出。

（5)單脈沖：四路防抖動±單脈沖輸出，由排線接口和插孔引出。

3、人機接口電路

（1）發光二極管顯示：十二個高亮發光二極管，四個紅，四個綠，四個黃。由排線接口和插孔引出。

（2）邏輯開關：12位邏輯開關輸出，由排線接口和插孔引出。

★（3）矩陣鍵盤：4X4 矩陣鍵盤，由排線接口引出。

（4）獨立數碼管顯示：二個獨立高亮七段數碼管顯示，由排線接口和插孔引出。

★（5）液晶顯示：自帶T6963C控制器的128X64 液晶顯示器，由排線接口引出。

★（6）雙色點陣：8X8 雙色點陣顯示，由排線接口和插孔引出。

★4、常用模數接口

（1）模數轉換：8位模數轉換ADC0809，帶模擬量發生器，產生模擬電壓，由排線接口和插孔引出。

（2）數模轉換：雙極性數模轉換DAC0832，由排線接口和插孔引出。

（3）蜂鳴器和喇叭：帶蜂鳴器和喇叭驅動電路。

5、FPGA模塊：帶EPM2C8T144 芯片和1MFLASH 配置芯片以及下載接口，全部I/O口由排線接口引出，配套編程軟件可隨時更新。

6、中小規模集成電路實驗區

（1）擴展轉接：設置排線和插孔的轉接區，方便實驗線路的連接。

（2）配備8個IC14，6個IC16圓孔插座（可以根據用戶需求改用鎖緊式IC插座）， 由插孔引出。

7、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

8、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。

二、實驗項目

基礎實驗

1. 晶體管開關特性、限幅器與鉗位器

2. TTL集成邏輯門的邏輯功能與參數測試

3. CMOS集成邏輯門的邏輯功能與參數測試

4. 集成邏輯電路的連接和驅動

5. 組合邏輯電路的設計與測試

6. 譯碼器及其應用

7. 數據選擇器及其應用

8. 觸發器及其應用

9. 計數器及其應用

10. 移位寄存器及其應用

11. 脈沖分配器及其應用

12. 使用門電路產生脈沖信號--自激多諧振蕩器

13. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路

14. 555時基電路及其應用

綜合實驗（需另配器件）

15. D/A、A/D轉換器

16. 智力競賽搶答裝置

17. 電子秒表

18. 三位半直流數字電壓表

19. 數字頻率計

20. 拔河游戲機

FPGA設計實驗

1）3-8譯碼器實驗

2）8-3編碼器實驗

3）數碼轉換及顯示電路

4）四位全加器

5）四位并行乘法器

6）設計基本觸發器

7）設計74LS160計數器功能模塊

8）可控脈沖發生器

9）正負脈寬數控調制信號發生器

10）序列檢測器（狀態機設計）

11）存儲器設計

12）LED顯示十字路口交通燈自動控制器的設計

13）數碼管顯示時鐘數字鐘的設計

14）8×8 點陣顯示字符和中文實驗

15）128×64 液晶顯示字符和中文實驗

四、實驗箱配置

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
