SB-LXB/Z離心泵綜合實驗裝置

離心泵綜合實驗裝置、離心泵綜合實驗臺，實驗基礎泵與風機實驗是在學生學習和掌握了“傳熱學”、“工程熱力學”、 “工程流 體力學”、“泵與風機”等技術基礎課程及專業技術課程后開設的實驗。

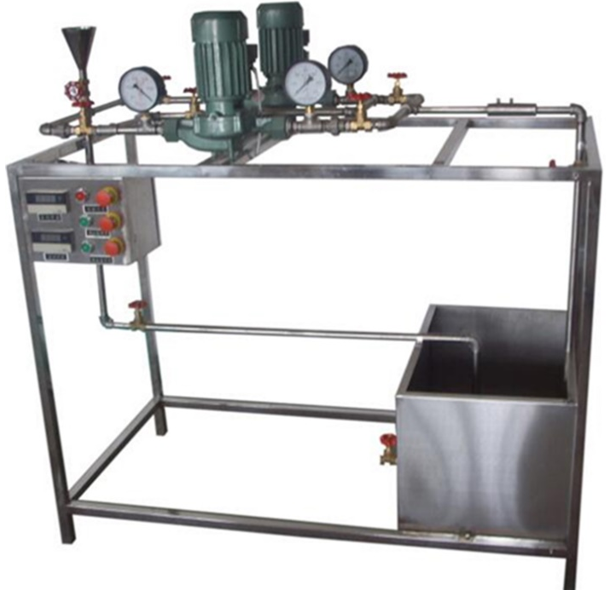

實訓裝置參考圖片

一、實驗?zāi)康模?/span>

1、適合于工程流體力學（水力學）教學實驗。

2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理

3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。

4、泵串、并聯實驗

5、泵汽蝕實驗

二、主要配置：

離心泵、蓄水箱、文丘里流量計、壓力表、壓差計、功率表、實驗管道、閥門、自循環裝置、不銹鋼框架。

三、技術參數：

1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作

2、離心泵采用20SG2.5-15G型管道離心泵，額定功率：0.37KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象。

3、壓力表采用Y-100型量程為（0-0.6Mpa）

4、文丘里流量計流量：0～5.5 m3/h。

5、蓄水箱：約70L，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。

6、實驗所用的流體--水為全循環設計。

7、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。

8、其他：管路、閥門；整體框架：不銹鋼材質。

9、外形尺寸：1650×650×1500mm。
