1

DW-01

維修電工實訓組件（一）

裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。

2

DW-02

維修電工實訓組件（二）

裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

4

DW-03

維修電工實訓組件（三）

裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。

5

DW-04

電工技能實訓組件（四）

裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。

6

DW-05

電工技能實訓組件（四）

兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。

1

PLC主機掛箱

西門子S7-1200 CPU1214   AC/DC/RLY集成數字量I/O（14路數字量輸入，10路數字量輸出）

2

PLC實訓掛箱1

搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光

4

PLC實訓掛箱2

自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機

5

PLC實訓掛箱3

機械手控制/自控成型機/加工中心

6

PLC實訓掛箱4

四層電梯/基礎實驗/中間繼電器

7

變頻器

配置西門子V20 0.37KW變頻器，帶有RS485通訊接口及BOP操作面板。

      1

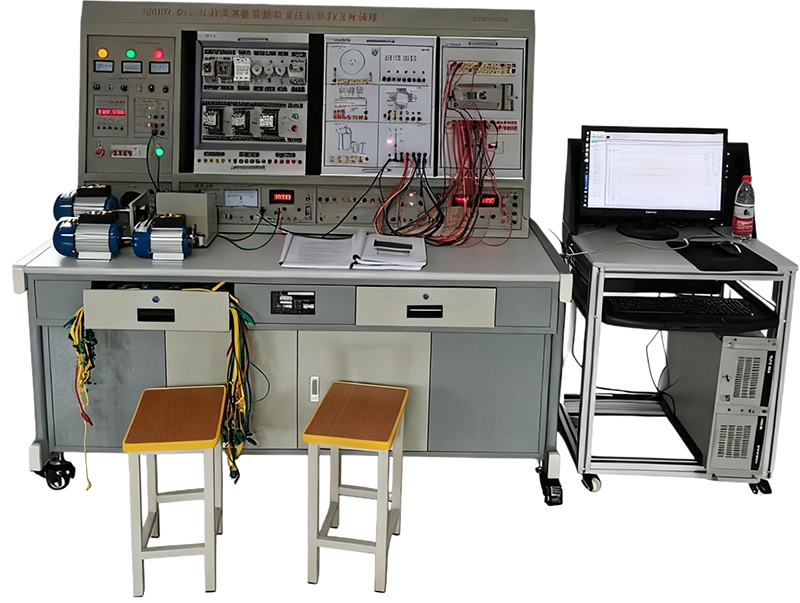

維修電工實訓考核臺架

臺

1

材  料：鋼木結構；符合國家相關環保要求；

輸入電壓：AC  380   V±10%  50 Hz  三相五線；

容  量：＜1.5 kVA；

實 驗 屏：用于掛置實訓單元掛板

2

電氣控制實訓單元掛箱及電機

塊

1

DW-01

維修電工實訓組件（一）

塊

1

DW-02

維修電工實訓組件（二）

塊

1

DW-03

維修電工實訓組件（三）

塊

1

DW-05

維修電工實訓組件（四）

臺

1

DJ01

三相鼠籠電動機AC380V（Y/△）帶離心開關

DJ02

三相鼠籠電動機AC380V（Y/△）

DJ03

雙速異步電動機AC380V（△/YY）

3

變頻器實訓掛箱

套

1

V20 0.37KW，帶有RS485通訊接口及BOP操作面板。

4

PLC主機掛箱

套

1

配S7-1200   CPU1214 AC/DC/RLY主機，集成數字量I/O（14路數字量輸入，10路數字量輸出）

 5

PLC實訓掛箱

塊

1

搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光

塊

1

自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機

塊

1

機械手控制/自控成型機/加工中心

塊

1

四層電梯/基礎實驗/中間繼電器

 6

電機導軌及光碼盤測速系統

套

1

含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好

7

通訊編程電纜

根

2

8

觸摸屏

套

1

昆侖通態 10寸觸摸屏

9

PLC仿真實訓軟件

套

1

PLC仿真軟件

近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒?yàn)頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。

一、仿真功能

PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。

二、模塊功能

PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。

PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。

進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。

10

工業自動化數字孿生仿真軟件

套

1

工業自動化數字孿生仿真軟件

采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目（3D場景的PLC實訓項目和本實訓臺PLC虛實結合控制實訓模塊實訓項目一致）：

1）三層電梯控制

2）自動售貨機

3）機械手

4）自動門

5）天塔之光

6）全自動洗衣機

7）自動成型機

8）紅綠燈

9）裝配流水線

10）四路搶答器

11）音樂噴泉

12）軋鋼機

13）郵件分揀

14）物料分揀

15）多級傳輸

16）八段碼顯示

17）多種液體混合

18）雙面銑床

19）電鍍槽

20）交流電機正反轉控制

21）小車運動

22）攪拌站

23）汽車燈光控制

24）汽車火花塞點火控制

25）加工中心控制

26）隧道監控

27）自動扶梯

28）CA6140普通車床PLC改造控制

29）X62W萬能銑床PLC改造控制

30）T68臥式鏜床PLC改造控制

31）M7120平面磨床PLC改造控制

32）Z3050搖臂鉆床PLC改造控制

33）電動葫蘆PLC改造控制

34）Z35搖臂鉆床PLC改造控制

35）M1432A萬能外圓磨床PLC改造控制

11

電工連線

套

1

20根：長1000mm  黃6條、綠6條、紅6條、黑2條；

10根：長600mm   黃2條、綠2條、紅2條、藍2條、黑2條。

12

常用工具

套

1

一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個（S470PRO）；斜口鉗1把；便攜式示波器一臺。

13

配套教學資源

套

1

初中高技師電工技能仿真教學軟件

電工基本實訓包括：電氣測量（1個：儀器使用）、內外線（7個：供配電基礎、工具使用、導線連接、人工急救、照明線路123、電力拖動（3個：三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制）、電子技術（5個：延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）共16個實訓項目；

電工初級實訓包括：電力拖動（10個：手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）、電子技術（3個：二極管整流電路、串聯型穩壓電源電路、延時開關電路）共13個實訓項目；

電工中級實訓包括：電力拖動（10個：正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制）、電子技術（6個：電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）、電氣測量（3個：電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）、PLC控制（6個：PLC的工作原理、程序的執行過程、電動機的起?？刂?、電動機的正反控制、電動機循環正反轉控制、三速電動機控制、）共25個實訓項目；

 電工高級實訓包括：電子技術（7個：運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、單片機（10個：查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）、PLC控制（6個：星/角起動控制、電動機的正反轉能耗制動控制）共23個實訓項目；

電工技師與綜合實訓包括：PLC控制（21個：電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）；電子技術（4個：整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）；電力拖動（2個：車床電氣控制系統、鉆床電氣控制系統）、變配電和電力保護（13個：ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）共40個實訓項目。提供動畫類素材：370個以上，編程類素材：310個以上，視頻素材：3個以上。

14

實驗說明書

套

1

指導學生實訓
