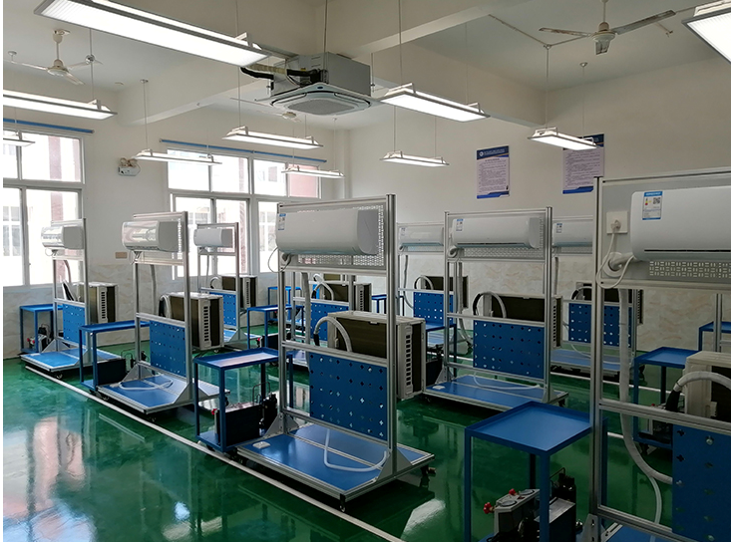

SBZLRX-16空調維修調試實訓裝置

空調維修調試實訓裝置、空調維修調試實訓設備為空調維修理實一體化實訓設備，承擔空調器維修實訓任務。主要設備有熱泵型定頻空調實訓考核裝置、變頻空調實訓考核裝置、空氣源熱泵熱水器及現代制冷與空調系統技能實訓裝置。學生通過實訓掌握熱泵空調制冷系統組成、工作原理，電路系統組成、工作原理，并通過執行器電路接線與測量、故障設置與排除故障等一系列的實訓，鞏固和提高了理論知識，增強了動手能力，逐步訓練空調器維修的專業技能。

一、制冷實訓裝置總體要求

制冷實訓裝置包含小型空調器、支架、小型焊接工具、 制冷設備基本維修工具等。能完成中職空調、電 冰箱等制冷實訓課的各項綜合實訓項目?？勺鳛?制冷專業初、 中級技能實訓考核鑒定裝置。

二、制冷實訓裝置主要功能：

1、學習掌握變頻空調制冷系統的結構及原理。

2、學習掌握變頻空調控制電路的結構、組成及 工作原理。

3、可以人為的改變空調的運行狀況，實現壓縮 機頻率的快速變化，掌握各種運行參數變化，對 空調運行的影響及各種保護措施。

4、可以進行折裝、組裝、制冷劑的充加等基本 實訓。

三、技術要求：

3.1 工作電源 AC 220V±10%   50Hz

3.2 額定輸入功率 ≤1000W

3.3 壓力  低壓：0.4-0.5MPa   高壓： 1.4-2.0MPa

3.4 額定輸入電流   5A

3.5 制冷劑   R32

3.6 外殼尺寸：1000 (±10) mm×800 (±10) mm×100 (±10) mm ；

3.7 應具有符合國家相關標準保護措施。

四、制冷實訓裝置基本配置要求
